Créer une norme personnalisée et vérifier les styles de cote

Chaque dessin enregistre des styles qui permettent de contrôler l'apparence par défaut des annotations de dessin. Le document Drawing Styles.idw contient les styles correspondant à la norme ISO. Les styles ont été copiés dans le document lors de sa création à partir d'un gabarit ISO.

Outre les styles de documents locaux, les styles de la bibliothèque de styles sont disponibles dans le dessin. La bibliothèque de styles peut stocker tous les styles que votre entreprise utilise. Pour réduire la taille du document, il existe plus de styles dans la bibliothèque de styles que dans un dessin.

Vérifier les styles disponibles dans le document Drawing Styles.idw :

  1. Cliquez sur l'onglet Gérer le groupe de fonctions Styles et normes Editeur de styles .

    La boîte de dialogue Editeur de styles et de normes se ferme. Dans le groupe de fonctions situé à gauche du navigateur, la liste des styles triés par types s'affiche. Dans le groupe de fonctions de droite, les détails de l'élément sélectionné dans le groupe de fonctions du navigateur s'affichent.

  2. Pour vérifier tous les styles disponibles, sélectionnez Tous les styles dans la liste Filtre .

    Dans le navigateur, la liste Standard affiche toutes les normes disponibles dans la bibliothèque de styles. La Norme par défaut (ISO ) apparaît en gras pour indiquer que la norme est actuellement active dans le dessin.

    La norme active définit un jeu de styles d'annotation utilisé dans le dessin. En outre, il contient des paramètres pour les valeurs par défaut des vues, du texte, des hachures et des objets.

  3. Pour créer un style de norme personnalisée, sélectionnez Norme par défaut (ISO ), puis cliquez sur Nouveau ...
  4. Dans la boîte de dialogue Nouveau style local, dans le champ Nom, saisissez Modified Standard (ISO), puis cliquez sur OK.

    Une nouvelle norme basée sur la norme par défaut (ISO) est ajoutée au navigateur sous le noeud Norme.

  5. Pour activer la norme personnalisée, cliquez avec le bouton droit de la souris sur Modified Standard (ISO) et choisissez Active.

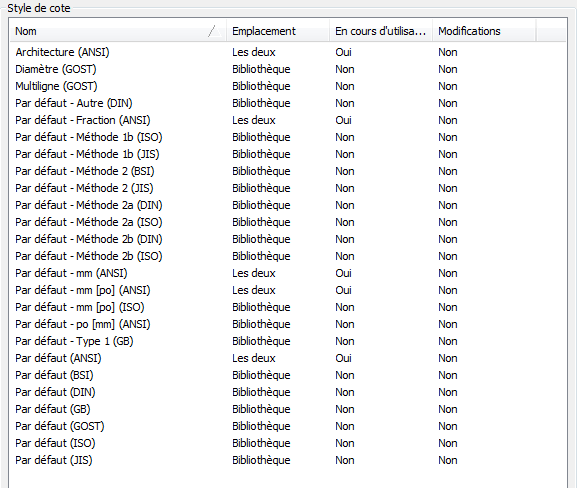

  6. Cliquez sur le noeud Cote dans le navigateur. Puis, vérifiez la liste des styles de cote disponibles dans le groupe de fonctions Style de cote.
    Vous pouvez dès lors observer ce qui suit :
    • L'emplacement des styles stockés dans le dessin est Les deux et l'emplacement des styles stockés dans la bibliothèque de styles est Bibliothèque.
    • Les styles utilisés dans le dessin affichent Oui dans la colonne En cours d'utilisation.
    • La colonne Modifications affiche Non pour tous les styles.

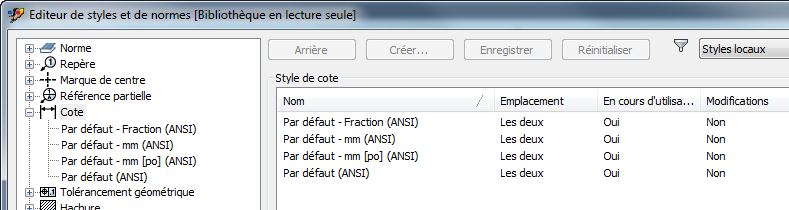

  7. Sélectionnez Styles locaux dans la liste Filtre. Puis, vérifiez les styles de cote stockés dans le fichier dessin.
