Activer Studio

  1. Dans le ruban, cliquez sur l'onglet Environnements le groupe de fonctions Commencer Inventor Studio .

    Un onglet Rendu est ajouté au ruban en tant qu'onglet actif et les commandes de Studio sont disponibles.

  2. Dans le navigateur, cliquez sur le nœud Eclairage (Dessus de table) avec le bouton droit de la souris, puis désélectionnez l'option Visibilité. Cette modification supprime les symboles d'éclairage de la fenêtre graphique.
  3. Activez un style de scène afin d'obtenir le meilleur rendu. Plusieurs styles de scène sont disponibles et vous pouvez en créer de nouveaux.
    • Dans le groupe de fonctions Scène, cliquez sur Styles de scène.
    • Dans la boîte de dialogue Styles de scène, cliquez sur la commande Nouveau style et nommez le nouveau style XZ Reflective GP(Tan).

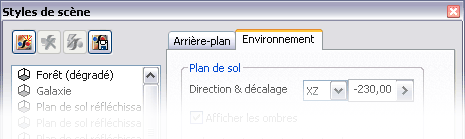

    • Dans l'onglet Environnement de la boîte de dialogue, définissez Direction & décalage comme illustré dans l'image.
    • Configurez les autres paramètres comme nécessaire, enregistrez les modifications et cliquez sur Terminer.
