Modifier les cotes de l'esquisse

Commencez par modifier les cotes de l'esquisse :

  1. Dans le navigateur, cliquez deux fois sur Esquisse1 pour activer le mode Esquisse.
  2. Cliquez avec le bouton droit de la souris dans la fenêtre graphique, puis choisissez Affichage des cotesExpression.
  3. Cliquez deux fois sur la cote horizontale 10 mm située à la base de l'esquisse.
  4. Tapez base dans la boîte de dialogue Modifier une cote.

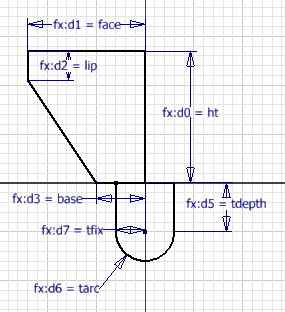

  5. Remplacez les autres cotes par les paramètres définis dans la feuille de calcul, comme indiqué.
    Remarque : La distinction est faite entre les minuscules et les majuscules dans les noms de paramètres. Les noms de paramètre incorrects sont affichés en rouge.
  6. Dans le ruban, cliquez sur l'onglet Esquisse le groupe de fonctions Quitter Terminer l'esquisse.
