Terminez la conception

  1. Dans le navigateur, cliquez avec le bouton droit de la souris sur le corps de réparation de composite en erreur et sélectionnez Supprimer.
    Remarque : Dans une conception réelle, vous pouvez mettre en surbrillance le corps et sélectionner Masquer des functions si vous ne souhaitez pas supprimer les formes d'origine.
  2. Développez le dossier Corps solides, puis activez la visibilité du dessus de la table.

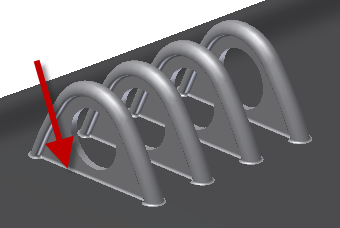

  3. Orientez la vue vers la vue isométrique du dessous de manière à ce qu'elle corresponde à l'illustration ci-dessous.
  4. Cliquez sur Combiner.
  5. Sélectionnez le dessus de la table comme sélection de base.

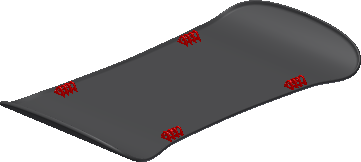

  6. Sélectionnez les taquets auxquels le réseau et la symétrie ont été appliqués comme armature.
  7. Cliquez sur OK. Les solides sont combinés dans un seul corps solide.
  8. Pour terminer la conception, ajoutez un congé avec un rayon de 0.05 à l'intersection de chaque taquet de montage et du corps de la table.
  9. Dans le dossier Corps solides, activez la visibilité du socle.
  10. Facultatif : pour convertir la pièce de plusieurs corps en pièces individuelles dans un ensemble, cliquez sur la commande Créer des composants dans l'onglet Gérer.

Félicitations ! Vous avez terminé le didacticiel Réparation.
