Créer un plan de construction parallèle décalé

Dans la prochaine partie du didacticiel, vous allez créer un plan de construction décalé par rapport au plan XY par défaut de l'origine de la pièce. Le plan de construction constitue la base d'une nouvelle esquisse.

  1. Sur le ruban, cliquez sur la flèche vers le bas de l'onglet Modéliserle groupe de fonctions Fonctions de constructions Plan. Sélectionnez ensuite Décalé d'un plan dans le menu déroulant Plan .
  2. Une fois encore, dirigez votre attention vers le navigateur Modèle sur le côté de la fenêtre graphique. Le dossier Origine doit toujours être dans un état développé. Si ce n'est pas le cas, cliquez sur le bouton + pour développer le dossier Origine de la pièce.
  3. Comme vous l'avez fait auparavant, déplacez votre curseur sur le plan YZ, le plan XZ et le plan XY dans le navigateur. Chaque plan Origine étant mis en surbrillance dans la fenêtre graphique, observez quel élément de navigateur correspond à quel plan d'origine dans la fenêtre graphique.
  4. Cliquez sur le plan XY. Vous allez maintenant créer un nouveau plan de construction parallèle au plan XY par défaut (mis en surbrillance en bleu), mais à une distance spécifiée.

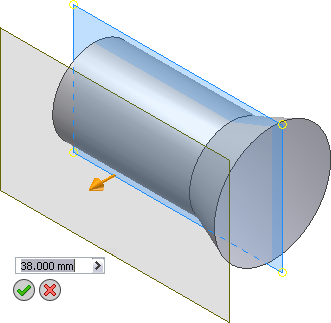

  5. Cliquez sur le manipulateur en forme de flèche de distance dorée et faites glisser le plan de construction parallèle dans la direction positive (vers vous) d'approximativement 38 mm. Vous pouvez également entrer directement 38 dans la zone de saisie. Il n'est pas nécessaire de préciser "mm" si vous choisissez cette méthode.
  6. Cliquez sur le bouton vert OK pour créer le plan de construction de décalage parallèle et mettre fin à la commande.

La nouvelle fonction Plan de construction 1 est ajoutée au navigateur Modèle.
