La géométrie d'une vue de dessin peut être projetée sur une esquisse associée à la vue. La géométrie projetée conserve son association avec la géométrie parent de la vue.

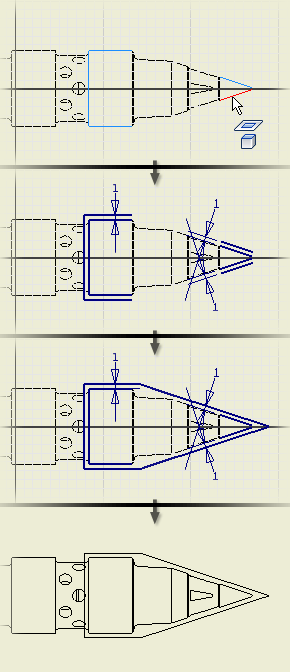

L'image suivante illustre comment la géométrie du modèle peut être projetée sur une esquisse. Dans cet exemple en particulier, la géométrie projetée sert à aider à définir les lignes esquissées.
Vous pouvez utiliser la géométrie projetée comme toute autre géométrique d'une esquisse de dessin.
Par exemple :
- Projetez une géométrie à partir d'une vue, ajoutez la géométrie pour créer une limite fermée, puis appliquez des hachures ou des couleurs.
- Projetez une géométrie et utilisez-la pour définir un réseau circulaire ou rectangulaire.
- Projetez la géométrie pour en définir la limite sur une vue en coupe locale.
Instructions relatives à la projection de géométrie :
- Seule la géométrie de la vue associée à l'esquisse peut être projetée.
- Les lignes cachées ne peuvent pas être projetées sur une esquisse.
- Les lignes projetées prennent la couleur, l'épaisseur de ligne et les autres attributs du style de ligne actif.
- Si vous mettez la vue de dessin à l'échelle, la géométrie d'esquisse est redimensionnée par rapport à la vue.
- Lorsque vous apportez des modifications au modèle, la géométrie projetée du dessin est mise à jour au moment où le dessin est actualisé. Si vous supprimez une géométrie du modèle, la géométrie projetée du dessin est également supprimée.
- Si vous modifiez la topologie, par exemple en ajoutant des congés ou des chanfreins, la géométrie associée est supprimée de la géométrie projetée dans l'esquisse de dessin.
- Il est impossible de projeter des représentations de filetage sur une esquisse de dessin.
