Modifier une vue de dessin

Vous pouvez modifier le libellé, l'échelle, le style d'affichage et d'autres attributs d'une vue de dessin.

Conseils :

• Pour déplacer une vue, cliquez sur son cadre rouge et faites-le glisser.
• Vous pouvez supprimer une vue de dessin ou copier et coller une vue sur une autre feuille. Pour ce faire, cliquez sur la vue avec le bouton droit de la souris et choisissez l'opération voulue dans le menu contextuel.
• Si vous devez récupérer des fonctions de construction après la création de la vue, dans le navigateur, cliquez sur le modèle avec le bouton droit de la souris et choisissez l'option Inclure fonctions de construction. Dans la boîte de dialogue Inclure fonctions de construction, définissez le type de fonctions de construction à récupérer dans la vue de dessin.
• Les paramètres et valeurs par défaut dans la boîte de dialogue Vue de dessin sont définis dans la norme actuelle et peuvent être modifiés au moyen de l'Editeur de styles.

Remarque : Si vous supprimez une vue comportant des vues projetées, en coupe, de détail ou auxiliaires dépendantes, celles-ci sont automatiquement supprimées.

Pour modifier une vue de dessin :

1. Dans la fenêtre graphique ou le navigateur, sélectionnez la vue à modifier.
2. Cliquez avec le bouton droit de la souris, puis choisissez Modifier la vue dans le menu contextuel.
3. Sous l'onglet Composants de la boîte de dialogue Vue de dessin, modifiez les options liées au modèle source.
4. Sous l'onglet Options, modifiez les attributs des données de référence ou les caractéristiques d'affichage.
5. Modifiez les options supplémentaires :
   • Sélectionnez l'échelle de la vue et modifiez l'identificateur de vue.
   • Activez ou désactivez la visibilité du libellé de vue.
   • Dans la boîte de dialogue Formater le texte, cliquez sur Modifier le libellé de la vue.
   • Définissez le style d'affichage : affichez ou supprimez les lignes masquées et, le cas échéant, sélectionnez la vue ombrée.
     Remarque : Si l'option Vue de base est sélectionnée, il est impossible de changer l'échelle ou le style d'affichage.
6. Cliquez sur OK pour fermer la boîte de dialogue Vue de dessin.

Masquer une vue de dessin

1. Cliquez sur une vue de dessin avec le bouton droit de la souris dans le navigateur Modèle ou la fenêtre graphique.
2. Sélectionnez l'option Masquage dans le menu contextuel.

Remarque : Pour annuler le masquage d'une vue de dessin, cliquez dessus avec le bouton droit de la souris dans le navigateur Modèle et désélectionnez l'option Masquage.

Gérer l'héritage de coupe pour les vues enfant

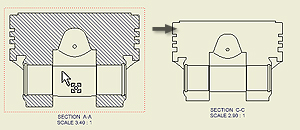

Vous pouvez déterminer si les vues enfant héritent ou non de la coupe, section sortie, interruption ou coupe locale.

1. Dans la fenêtre graphique ou le navigateur, sélectionnez la vue enfant.
2. Cliquez avec le bouton droit de la souris, puis choisissez Modifier la vue dans le menu contextuel.
3. Ouvrez l'onglet Options d'affichage de la boîte de dialogue Vue de dessin, puis sélectionnez les options appropriées dans la section Héritage de coupe. Les coupes sélectionnées sont alors héritées de la vue parent.
   Remarque : Les options disponibles dépendent du type de vue modifiée.
4. Cliquez sur OK pour fermer la boîte de dialogue Vue de dessin.

Démonstration de l'utilisation d'une image bitmap sur des vues ombrées pour augmenter les capacités et les performances
