Procédez à une modélisation avancée avec des splines et des surfaces.
- Catégorie
-
Utilisateurs expérimentés
- Temps nécessaire
-
30 minutes
- Fichier didacticiel utilisé
-
spline_1_start.ipt, spline_1_complete.ipt
Remarque : Consultez les instructions d'installation figurant dans les fichiers du didacticiel sur le site
http://www.autodesk.com/inventorlt-tutorial-data-sets-2014. Ensuite, téléchargez les jeux de données de didacticiel et les instructions d'installation figurant dans les fichiers du didacticiel, et installez les jeux de données comme indiqué.

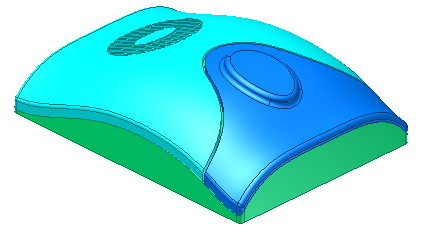

Ce didacticiel décrit les outils disponibles pour la création et le contrôle de la forme des splines. Les surfaces sont utilisées pour déterminer la forme de la pièce et définir les contours de scission de corps
Objectifs
Au cours de cette leçon, vous allez apprendre à effectuer les opérations suivantes :
- Créer et définir des splines.
- Lisser avec un rail.
- Créer des surfaces.
- Remplacer une face.
- Prolonger les arêtes de surface.
- Scinder la pièce en plusieurs corps.
- Utiliser la commande Gravure.
Conditions préalables
- Comprendre comment ouvrir, créer et enregistrer des fichiers pièce dans votre projet actif.
- Comprendre les concepts de base de modélisation des solides.
Paramètres système
Dans la boîte de dialogue Options d'application, l'onglet Esquisse active les paramètres suivants :
- Modifier la cote une fois créée.
- Projeter automatiquement les arêtes pour la création et la modification d'esquisse.
- Projeter automatiquement l'origine de la pièce lors de la création de l'esquisse.
L'affichage des lignes de la grille n'est activé dans aucune image d'environnement d'esquisse de ce didacticiel.
Remarque : Vous pouvez spécifier le modèle de couleurs des icônes dans Options d'application. L'aspect des icônes présentées dans ce didacticiel varie si vous n'utilisez pas le modèle de couleurs indiqué dans l'image suivante.
Conseils de navigation
- Utilisez Suivant ou Précédent dans l'angle inférieur gauche pour passer à la page suivante ou revenir à la précédente.
