Pour utiliser le verrouillage parallèle lors d'une opération de mesure

Cliquez sur l'onglet Vérification groupe de fonctions Mesurer liste déroulante Mesurer
Cliquez sur l'outil Mesure d'aire.
Appuyez sur L ou, dans le groupe de fonctions Mesurer, cliquez sur la liste déroulante Verrouiller Parallèle.
Dans la vue de la scène, passez le curseur de la souris sur le modèle et utilisez la surface d'accrochage pour sélectionner une surface. La mesure sera parallèle à cette surface.
Cliquez sur le point de départ de la distance à mesurer dans la vue de la scène.

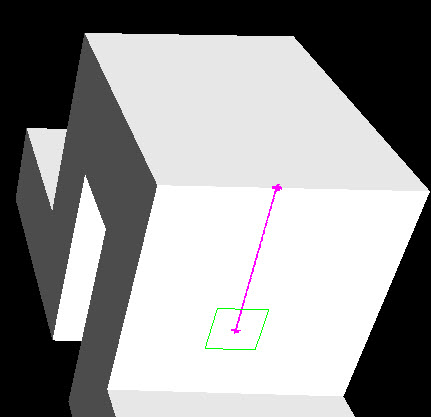

La ligne de mesure s'affiche sous forme d'une ligne magenta unie lorsqu'elle est parallèle à la surface du point de départ.
Cliquez sur le point final de la distance à mesurer dans la Vue de la scène.
La distance en question s'affiche sur l'étiquette de cote facultative.

Entrée de commande : Appuyez sur la touche L lors de l'utilisation d'un outil de mesure.
