Création d'une vue de détail non rectangulaire

1. Dans un projet, cliquez sur l'onglet Vuele groupe de fonctions Créerla liste déroulante Repère (Esquisse).
2. Dans le GUID-A764EA7A-FE26-469B-857C-F3A70812FC34.htm#WS1A9193826455F5FF219F8B8B1249CF2CB82-5A0A, sélectionnez le type de repère à créer : un repère de détail ou un repère de vue (vue de détail de type identique à la vue parente).

   Voir Types de repères.

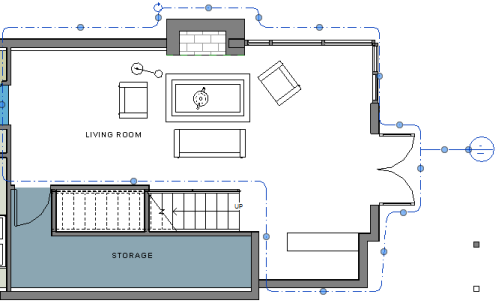

3. Utilisez les outils des groupes de fonctions Modifier et Dessiner pour tracer l'esquisse de la vue de détail.

   Voir GUID-83EAC46D-EF41-484A-8EBC-ADB8C41DECF3.htm#WSAD9B9E21C4998E1D125B27CFC55C0E72F-7931.



4. Lorsque vous avez terminé, cliquez sur Terminer le mode de modification.
   Remarque : Si vous souhaitez rétablir la forme rectangulaire d'une vue de détail modifiée, sélectionnez celle-ci, puis cliquez sur l'onglet Modifier | <type de vue> le groupe de fonctions Mode Réinitialiser le cadrage.

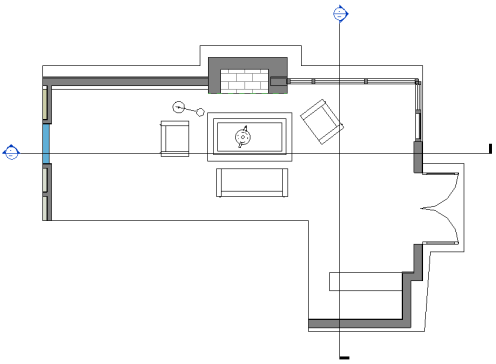

5. Pour voir la vue de détail, cliquez deux fois sur le marqueur de détail .

   La vue de détail s'affiche dans la zone de dessin.
