Semblable à une légende de carte, une légende de feuille permet aux professionnels de la construction d'interpréter correctement les dessins.
Types de légendes
Les types de légendes que vous pouvez inclure dans un jeu de documents de construction sont les suivants :
- Légende de composants : liste des composants du modèle de bâtiment, incluant des détails sur leur structure, leur représentation dans les dessins ou leur apparence visuelle. Pour consulter un exemple de légende de composants, voir GUID-8F1CE188-B15E-4C74-9247-C58F97DF7659.htm#WSFACF1429558A55DE2BB9B6FDE741BC9D-7A1F
- Légende de note d'identification : liste de notes d'identification permettant de décrire le modèle de bâtiment. Voir Légende de note d'identification.
- Légende de symboles : liste des symboles utilisés dans les dessins.

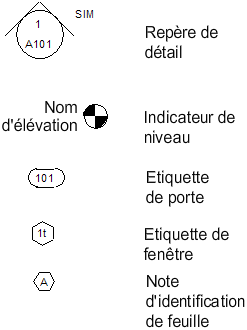

Exemple d'une légende de symbole
Pour ajouter une légende à une feuille :
- Créez une vue de légende dans le projet.
Pour les légendes de composants et les légendes de symboles, voir GUID-8F1CE188-B15E-4C74-9247-C58F97DF7659.htm#WSFACF1429558A55DE2BB9B6FDE741BC9D-7A1F. Pour les légendes de note d'identification, voir Légende de note d'identification.
- Ouvrez la feuille dans laquelle vous voulez insérer la vue de légende.
- Dans l'arborescence du projet, développez Légendes et cliquez sur le nom de la vue de légende en question. Faites glisser la vue de légende dans la zone de dessin, puis cliquez sur la feuille à l'emplacement où vous souhaitez la placer.
Vous pouvez placer une vue de légende sur plusieurs feuilles.
- Si vous le souhaitez, vous pouvez masquer le titre de vue des légendes de composants et de symboles.
- Les légendes de note d'identification offrent les options suivantes :
- Vous pouvez filtrer la légende en fonction des vues figurant sur la feuille. Voir Filtrage des notes d'identification par feuille.
- Vous pouvez modifier l'affichage de la légende de note d'identification sur la feuille. Voir Nomenclatures sur des feuilles.
