Partie 12 : Ajout de notes

Catégorie Nouveaux utilisateurs Temps nécessaire 10 minutes Fichiers didacticiels utilisés GSG_12_notes.rvt

Dans cet exercice, vous allez ajouter des annotations textuelles à une vue en plan du modèle de bâtiment.

Objectifs

• Ajouter des annotations textuelles au modèle de bâtiment.
• Modifier l'emplacement et le format du texte.

Visionner la vidéo

Ajout de notes

1. Ouvrez le projet GSG_12_notes.rvt.
2. Vérifiez que le plan d'étage 01 - Lower Level est ouvert.
3. Cliquez sur l'onglet Annoterle groupe de fonctions Texte (Texte).
4. Dans le groupe de fonctions Format, cliquez sur (Deux segments).

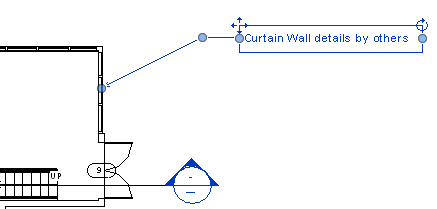

5. Ajoutez une note au mur-rideau est :
   • Cliquez sur le mur-rideau est.
   • Déplacez le pointeur vers le haut et vers la droite et cliquez pour placer le premier segment.
   • Déplacez le pointeur horizontalement à droite pour placer le deuxième segment.
   • Entrez le texte : Curtain Wall details by others et cliquez à l'extérieur du champ de texte.

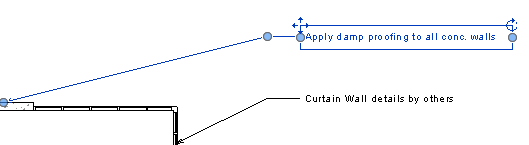

6. En utilisant la même méthode, ajoutez la note suivante au mur de soutènement nord, en alignant cette note avec le texte du mur-rideau :
   • Apply damp proofing to all conc. walls.

7. Appuyez deux fois sur la touche Echap.
8. Sélectionnez la note du mur nord, faites glisser le contrôle de droite vers la gauche pour dimensionner la zone de note et ajuster le texte.
9. Cliquez et faites glisser le contrôle de déplacement pour repositionner le texte et appuyez deux fois sur la touche Echap.
10. Sélectionnez la note du mur-rideau.

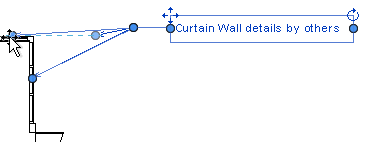

11. Dans le groupe de fonctions Format, cliquez sur (Ajouter une ligne de repère droite à gauche).
12. Dans la zone de dessin, cliquez sur l'extrémité du nouveau repère et faites-la glisser pour qu'elle pointe vers le mur-rideau nord.
