Création d'une vue de détail

Vous pouvez créer un repère à partir d'une vue d'élévation ou une vue en plan ou en coupe, puis ajouter les composants du détail en vous basant sur la géométrie du modèle. Lorsque vous créez un repère ou une coupe, vous pouvez référencer une autre vue en coupe ou de détail dans le projet.

Vous trouverez ci-dessous une procédure permettant de créer un repère ou une coupe à partir d'une vue Revit LT. Il est possible que l'intention de votre concept soit différente. Cette procédure est également applicable aux dessins importés. Voir Présentation de l'outil Importer/Lier.

1. Pour créer une vue, effectuez l'une des opérations suivantes :
   • Cliquez sur l'onglet Vuele groupe de fonctions Créer (Repère).
   • Cliquez sur l'onglet Vuele groupe de fonctions Créer(Coupe).
2. Dans le sélecteur de type, sélectionnez Vue de détail: Détail.
3. Dans la barre des options, sélectionnez une échelle adéquate.
4. Pour référencer une autre vue de détail ou de dessin, dans la barre des options, cliquez sur Référencer une autre vue, puis sélectionnez une vue dans la liste.
5. Sélectionnez deux points de la vue en plan pour définir l'intersection avec la coupe.
   Remarque : S'il s'agit d'une vue de détail, sélectionnez la surface que vous souhaitez y inclure.
6. Dans la Palette Propriétés, sélectionnez Demi-teinte pour le champ Afficher le modèle, puis cliquez sur OK.

   Pour faciliter la distinction entre la géométrie du modèle et les composants de détail que vous avez ajoutés, les éléments du modèle sont en demi-teinte dans la vue de détail. Voir Demi-teinte/Niveau en fond de plan.

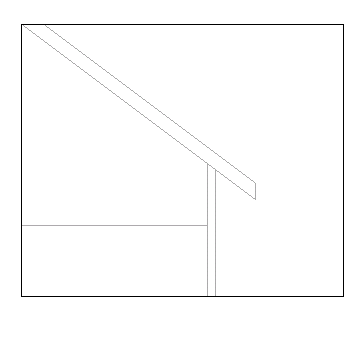

   Exemple de détail avec toit, plafond et mur grisés pour l'arrière-plan


7. Cliquez sur l'onglet Annoterle groupe de fonctions Détail (Ligne de détail).
8. Pour créer le détail, vous pouvez esquisser des éléments en demi-teinte ou intégrer ces éléments au détail.

   Lorsque vous tracez des lignes, le curseur s'accroche à la géométrie du modèle dans cette vue.

9. Tracez des lignes fournissant des détails de construction applicables.
10. Si vous le souhaitez, vous pouvez créer des zones remplies.

    Vous pouvez mettre en évidence des zones composées de ciment, d'herbe ou d'enduit étanche. Lorsque vous esquissez les lignes de la zone, vous pouvez modifier le style de ligne dans la Palette Propriétés en sélectionnant une valeur différente pour la propriété Sous-catégorie. Vous pouvez, par exemple, rendre les limites de la zone invisibles.

11. Ajoutez des composants de détail au détail.

    Voir Création d'une famille de composants de détail.

12. Si vous le souhaitez, ajoutez des notes, des cotes et des symboles.

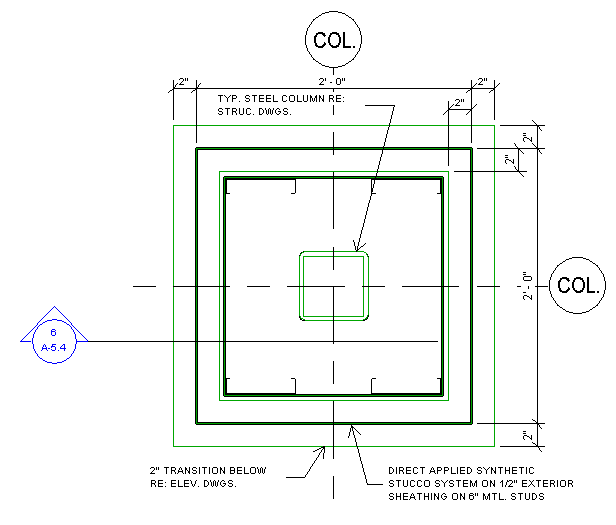

Exemples de détails créés à l'aide des outils de détail Revit LT
