En sélectionnant une cote linéaire, vous pouvez contrôler sa distance à partir de l'élément auquel elle fait référence, ainsi que le point de référence pour la cote.

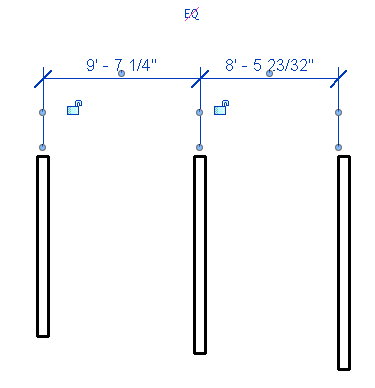

- Créez une cote linéaire au moins entre 2 éléments (entre 2 murs, par exemple).
- Sélectionnez une ligne de cote.
Des contrôles bleus s'affichent sur les lignes d'attache.
- Placez le curseur sur l'un des carrés bleus à l'extrémité de la ligne d'attache et faites-le glisser pour redimensionner l'espace entre la ligne d'attache et l'élément. Si vous le souhaitez, sélectionnez d'autres contrôles pour redimensionner l'espacement des cotes. Les lignes de cote parallèles s'accrochent aux mêmes espacements. Conseil : Lorsque vous déplacez l'élément référencé par la ligne de cote, la distance de l'espacement reste constante.
