Dans cet exercice, vous allez créer un toit à partir du tracé des murs extérieurs. Au cours de la création du toit, vous allez spécifier la valeur du débord du toit afin de doter celui-ci d'un débord.
Objectifs
- Ajouter une ligne de toit définissant l'inclinaison.
- Ajouter des lignes de toit avec un débord défini.
- Utiliser la fonction Ajuster/Prolonger pour terminer l'esquisse.
- Attacher des murs extérieurs au toit
- Modifier l'inclinaison du toit.
Dessin du toit
Dessin d'une ligne de toit
Création de lignes de toit avec un débord
Fin de l'esquisse du toit
- Ouvrez un projet GSG_05_add_roof.rvt.
- Ouvrez le plan d'étage 03 - Roof.
- Cliquez sur l'onglet Architecture
le groupe de fonctions Toit
(Toit par tracé). - Dans le groupe de fonctions Dessiner, cliquez sur
(Ligne). - Dans la barre des options, vérifiez que l'option Inclinaison est sélectionnée.
- Pour dessiner le premier segment de toit, commencez en bas à gauche et longez le bord extérieur du mur sud en sélectionnant d'abord l'extrémité du mur gauche, puis l'intersection du mur sud et du mur complètement à l'est.
- Dans le groupe de fonctions Dessiner, cliquez sur
(Choisir des murs). - Dans la barre des options, dans le champ Débord, entrez 3', puis désactivez l'option Inclinaison.

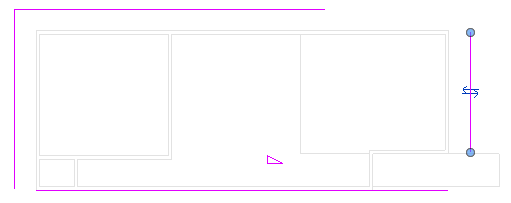

- Dans la zone de dessin, mettez en surbrillance le mur ouest. Lorsqu'une ligne en pointillés s'affiche sur l'extérieur du mur, cliquez dessus afin de placer la ligne de toit. Répétez l'opération pour les murs nord et est.
- Dans le groupe de fonctions Modifier, cliquez sur
(Ajuster/Prolonger en angle). - Sélectionnez la ligne de toit est, puis la ligne de toit sud. Répétez l'opération pour les lignes de toit ouest et sud.
- Dans le groupe de fonctions Mode, cliquez sur

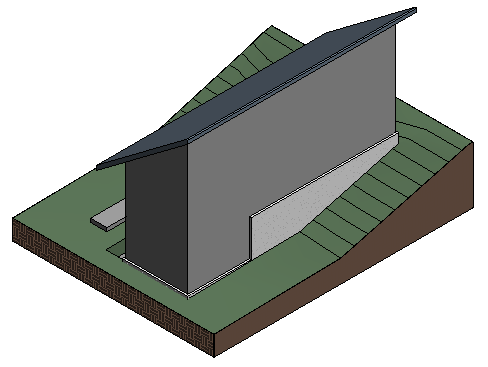

(Terminer le mode de modification). Le toit obtenu utilise la valeur par défaut et possède une inclinaison très élevée, que vous allez corriger ultérieurement dans l'exercice.
Attachement des murs au toit
- Appuyez sur la touche Tab, puis cliquez pour sélectionner la chaîne de murs (sélectionne tous les murs extérieurs).
- Appuyez sur la touche Ctrl et cliquez pour sélectionner chaque mur intérieur qui s'affiche dans le niveau en fond de plan du niveau d'entrée.
- Cliquez sur l'onglet Modifier | Mursle groupe de fonctions Modifier le mur
(Attacher haut/bas). - Cliquez pour sélectionner le toit.
- Dans la barre d'outils d'accès rapide, cliquez sur

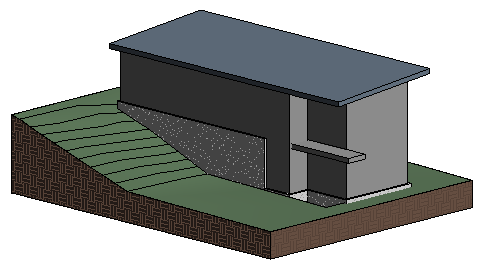

(Vue 3D par défaut). Vous remarquerez que les murs s'étendent jusqu'au toit.
Modification de l'inclinaison du toit
- Sélectionnez le toit.
- Dans la palette Propriétés, sous Cotes, pour Inclinaison, entrez 1"/12" et cliquez sur Appliquer.
- Cliquez dans la zone de dessin pour désélectionner le toit.
