Partie 8 : Positionnement d'un mur-rideau

Catégorie Nouveaux utilisateurs Temps nécessaire 10 minutes Fichiers didacticiels utilisés GSG_08_place_curtainwall.rvt

Au cours de l'exercice qui suit, vous allez transformer les murs extérieurs existants en murs-rideaux.

Objectifs

• Utiliser l'outil Scinder pour scinder le mur existant.
• Modifier le type de mur en type de mur-rideau.
• Créer un type de mur-rideau et modifier le motif de quadrillage.

Visionner la vidéo

Création d'un mur-rideau

1. Ouvrez le projet GSG_08_place_curtainwall.rvt.
2. Vérifiez que le plan d'étage 01 - Lower Level est ouvert.
3. Effectuez un zoom avant dans l'angle nord-est du bâtiment.
4. Cliquez sur l'onglet Modifierle groupe de fonctions Modifier (Scinder l'élément).

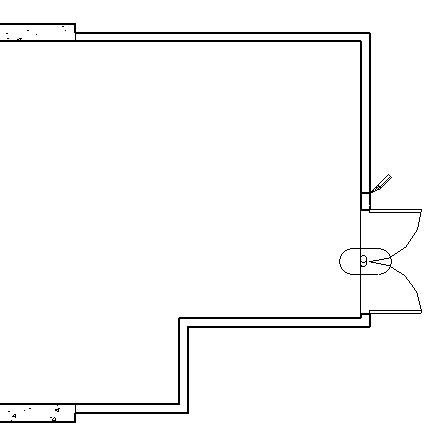

5. Cliquez sur le mur est juste au-dessus de la porte pour scinder le mur, puis appuyez deux fois sur la touche Echap.

6. Dans la barre d'outils d'accès rapide, cliquez sur (Vue 3D par défaut).

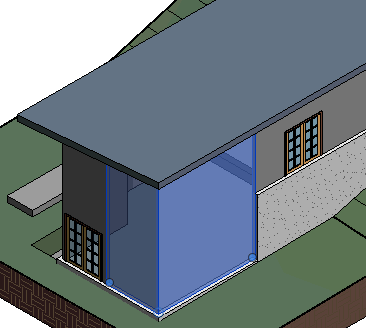

7. Tout en maintenant la touche Ctrl enfoncée, sélectionnez la partie du mur est, ainsi que la partie adjacente du mur nord, comme indiqué. Cliquez sur le bord du mur pour sélectionner l'élément.

8. Dans le sélecteur de type, sous Mur-rideau, cliquez sur Vitrine.
9. Le mur-rideau étant toujours sélectionné dans la zone de dessin, dans la palette Propriétés, cliquez sur (Modifier le type).
10. Dans la boîte de dialogue Propriétés du type, cliquez sur Dupliquer.
11. Dans la boîte de dialogue Nom, saisissez House Wall et cliquez sur OK.
12. Sous Motif de quadrillage vertical, entrez la valeur 4' pour Espacement.
13. Sous Motif de quadrillage horizontal, entrez la valeur 4' pour Espacement, puis cliquez sur OK.

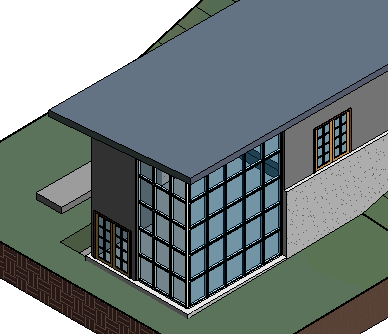

    Le nouvel espacement est appliqué aux deux murs-rideaux, et ce nouveau type fait partie du projet.
