Application de consoles lors de la création d'un plancher

1. Ouvrez une vue en plan affichant les poutres ou la travée qui servira de support au plancher.
2. Sur le ruban, cliquez sur Plancher.

   Localisation :

   • Onglet Structuregroupe de fonctions Structureliste déroulante Plancher Plancher
   • Onglet Architecturegroupe de fonctions Créationliste déroulante Dalle Plancher
3. Cliquez sur l'onglet Modifier | Créer un contour du soll'onglet Modifier | Créer un contour du solle groupe de fonctions DessinerLigne de contour, puis sur (Choisir des supports).
4. Dans la palette Propriétés, sous Autre, entrez les valeurs de décalage pour console béton et Console bac acier.
5. Cliquez sur Appliquer.
6. Sélectionnez les poutres qui serviront de support au plancher.
7. Cliquez sur l'onglet Modifier | Créer un contour du solle groupe de fonctions ModeTerminer le mode de modification.

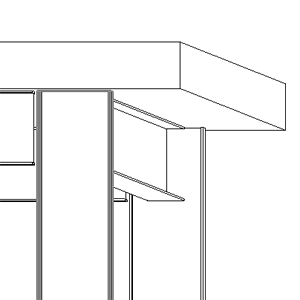

Remarque : Le décalage de console est appliqué selon la direction dans laquelle le bord de dalle a été créé. Cette caractéristique est applicable à l'esquisse de lignes, ainsi qu'à la création de planchers à l'aide des options Choisir des supports et Choisir des murs. Lorsque la console semble se trouver à l'intérieur du plancher, entrez en mode d'esquisse, sélectionnez le bord et spécifiez des valeurs de console négatives.
