- Détails. Créez un détail pour obtenir le détail d'une vue en plan ou d'élévation. Toutes les annotations de détail sont ajoutées à la vue de détail. Voir Vues de détail.
- Lignes de détail. Les lignes de détail permettent d'insérer des informations ou de tracer des esquisses sur les éléments existants. Voir Lignes de détail.
- Cotes. Appliquez des cotes spécifiques au détail. Voir Insertion de cotes permanentes.
- Notes textuelles. Utilisez des notes textuelles pour préciser les méthodes de construction. Voir Notes textuelles.
- Composants de détail. Créez et chargez les composants de détail personnalisés à placer dans la vue de détail. Ces composants peuvent représenter des composants de bâtiment réels, tels que de l'acier, des jambages ou des poteaux métalliques. Voir Création d'une famille de composants de détail.
- Symboles. Placez un symbole (flèche de direction ou symbole de séparation, par exemple) pour indiquer des informations ayant été omises. Voir Symboles.
- Zone de masquage. Créez des zones de masquage pour cacher des éléments dans une vue. Voir Zones de masquage.
- Zone remplie. Créez des zones détaillées et appliquez-leur un motif de remplissage, destiné à représenter les divers types de surfaces, tels que le ciment ou la terre compactée. Tracez les zones sur le plan de construction par défaut. Il n'est pas nécessaire de sélectionner un plan de construction pour les zones. Vous pouvez appliquer un motif de remplissage à la zone. Pour ce faire, sélectionnez la zone, puis cliquez sur l'onglet Modifier | Créer Zone remplie
le groupe de fonctions Propriétés
(Propriétés du type). Spécifiez une valeur pour la propriété Motif de remplissage. Les différents motifs de remplissage sont définis à l'aide de l'outil Motifs de remplissage. Voir les sections Zones remplies et Motifs de remplissage. - Isolation. Placez l'isolation dans le détail d'un mur montrant les divers matériaux qui le composent. Un mur extérieur, par exemple, peut être composé d'une couche de plâtre, d'un matériau isolant, de montants métalliques, d'un revêtement, d'une poche d'air et de briques. Voir Isolation.

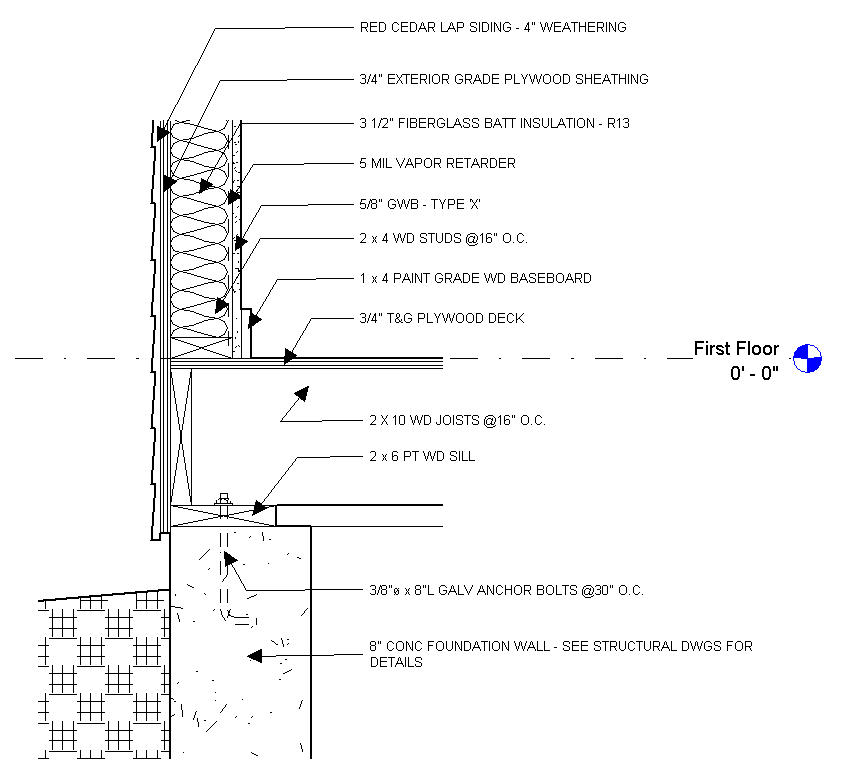

Détail des fondations esquissé avec les outils de détail de Revit LT
