Types de support
Les types de composants de support sont disponibles dans deux familles système prédéfinies :

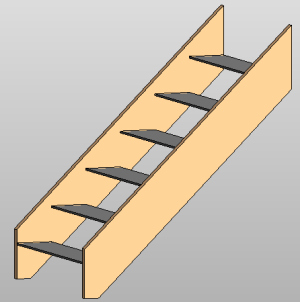

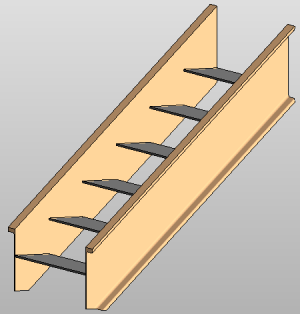

- Limon (profils de coupe de type Rectangle et Canal C illustrés) :

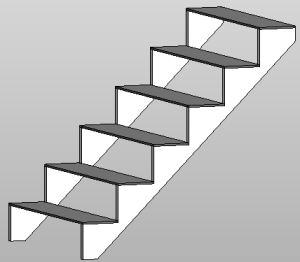

- Crémaillère :
Propriétés du type
| Nom | Description |
|---|---|
| Matériaux et finitions | |
| Matériau | Cliquez sur la valeur, puis sur le bouton Parcourir pour ouvrir la boîte de dialogue Matériaux. Voir Matériaux. |
| Cotes | |
| Profil de coupe | Profil du support dans la vue en coupe. La valeur par défaut est Rectangle. |
| Inverser le profil de coupe | Activez cette option pour inverser la forme du profil du support. Cette option s'avère particulièrement utile si vous choisissez une forme de profil de coupe comme Canal C et que vous avez besoin d'inverser sa direction. |
| Profondeur de structure sur la volée | Profondeur du support au niveau où il chevauche la volée de manière continue. La profondeur est mesurée perpendiculairement au support. Reportez-vous à B dans les images suivantes :   |
| Profondeur de la structure sur le palier | Distance entre la surface inférieure de la marche du palier et la surface inférieure du support.  |
| Profondeur totale | Profondeur totale du support. La profondeur est mesurée perpendiculairement au support. Reportez-vous à A dans les images suivantes : |
| Largeur | Largeur ou épaisseur du support.  |
| Données d'identification | |
| Voir Propriétés du type Composant d'escalier pour connaître la définition des données d'identification. | |
