Modification d'un escalier à l'aide des outils de modification courants

Modifiez des composants d'escalier à l'aide d'outils de modification courants permettant de déplacer, faire pivoter, copier et aligner.

Utilisez les outils de modification courants pour modifier un assemblage d'escalier ou un composant d'escalier individuel. Par exemple, vous pouvez utiliser la commande Déplacer pour repositionner un escalier entier ou utiliser la commande de rotation pour modifier la position horizontale d'une volée. Ces outils sont disponibles pour la modification de l'ensemble de l'escalier dans le mode du projet. Toutefois, pour utiliser ces outils de modification sur un composant d'escalier, vous devez d'abord sélectionner la modification de l'assemblage d'escalier. Pour plus d'informations sur les outils de modification courants, voir Déplacement d'éléments.

Conseils pour l'utilisation des outils de modification dans un assemblage d'escalier

• L'utilisation d'un outil de modification, tel que Déplacer, ne modifie ni l'élévation de base ni l'élévation supérieure d'un escalier mais repositionne les points de départ et d'arrivée par rapport au niveau.
• La modification de l'élévation d'un palier modifiera le nombre de contremarches pour les volées connectées afin de conserver une hauteur de marche correcte d'un étage à l'autre.
• Si vous supprimez une volée connectée à un palier automatique, le palier est converti en esquisse.
• La suppression d'une volée ou d'un palier entraîne la suppression du composant et des éléments hébergés, tels que les supports, les marches/contremarches et les garde-corps.

Déplacement d'une volée connectée

1. Sélectionnez le palier, puis cliquez sur l'onglet Modifier | Escaliers le groupe de fonctions Modifier (Modifier l'escalier).

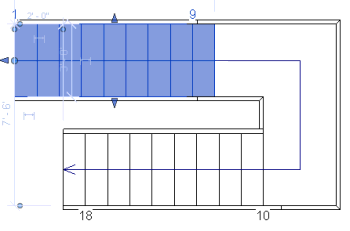

2. Sélectionnez la volée à déplacer.
3. Dans le panneau Modifier, cliquez sur (Déplacer).
   Remarque : Vous pouvez aussi déplacer le composant en le faisant glisser, mais l'outil de déplacement offre un contrôle plus précis.

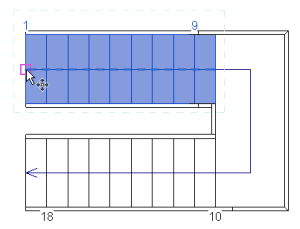

4. Cliquez pour indiquer le point de départ du déplacement.

5. Déplacez le curseur dans la direction où vous souhaitez déplacer le composant.

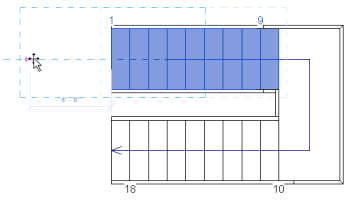

6. Cliquez pour repositionner l'élément.

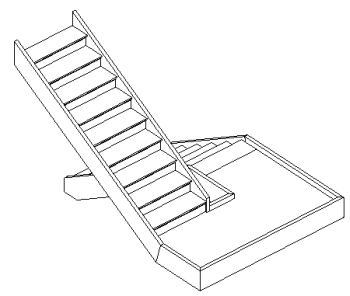

   L'élévation de base et l'élévation supérieure de l'escalier sont maintenues, mais la forme du palier automatique est ajustée pour inclure la nouvelle position de départ de la volée.

   Remarque : Un composant de palier esquissé ne sera pas automatiquement remodelé. Vous devez modifier l'esquisse pour ajuster la forme du palier.
