Consultation d'éléments non référencés dans des modèles liés

Les éléments et étiquettes peuvent devenir non référencés dans les situations suivantes :

• Dans le projet hôte, vous avez ajouté un élément qui était hébergé par un élément d'un modèle lié et l'élément lié a été déplacé ou supprimé ultérieurement.

Remarque : Les étiquettes peuvent également devenir non référencées suite à l'application de certaines fonctions, telles que Symétrie, Couper ou Coller. Ces fonctions suppriment l'élément d'origine et créent une copie avec un autre ID, ce qui peut entraîner une étiquette non référencée.

Vous pouvez consulter ces éléments et étiquettes non référéncés, puis sélectionner de nouveaux hôtes ou les supprimer du projet hôte.

Pour consulter des éléments non référencés

1. Cliquez sur l'onglet Gérerle groupe de fonctions Gérer le projet (Réaffecter à un hôte).

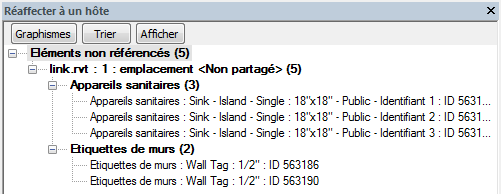

Le navigateur correspondant s'affiche. Par défaut, il est ancré à droite de la fenêtre. Vous pouvez le déplacer en faisant glisser sa barre de titre à l'emplacement de votre choix. Pour plus d'informations sur la modification de la taille et de la position du navigateur Réaffecter à un hôte, voir Fenêtres ancrables.

2. (Facultatif) Pour localiser les éléments non référencés, procédez de la manière suivante :

   Modification des graphismes

   1. Dans le navigateur Réaffecter à un hôte, cliquez sur Graphismes.
   2. Dans la boîte de dialogue Graphismes, sélectionnez Appliquer les paramètres aux éléments de la liste.
   3. Spécifiez les valeurs de poids, couleur et motif.

      Le projet affiche les éléments non référencés à l'aide de ces paramètres.

   Affichage d'un élément non référencé

   1. Dans le navigateur Réaffecter à un hôte, sélectionnez l'élément non référencé à rechercher.
   2. Cliquez sur Afficher.

      Revit LT affiche l'élément non référencé, dans une autre vue et avec un zoom avant, si nécessaire.

3. Pour supprimer un élément non référencé qui n'est plus nécessaire, sélectionnez l'élément dans le navigateur Réaffecter à un hôte, cliquez dessus avec le bouton droit de la souris, puis choisissez Supprimer.
4. Pour changer l'hôte d'un élément non référencé, sélectionnez l'élément dans le navigateur Réaffecter à un hôte, cliquez dessus avec le bouton droit de la souris et cliquez sur Choisir l'hôte. Dans la zone de dessin, sélectionnez le nouvel hôte.
