- Sélectionnez un plancher dans une vue en plan.
- Cliquez sur l'onglet Modifier | Sols
le groupe de fonctions Mode
Modifier l'esquisse. - Sélectionnez le bord de dalle allant recevoir la console.
- Dans la barre des options, entrez des valeurs de décalage de console pour le plancher en béton et pour le bac acier.
Remarque : La console s'applique uniquement aux lignes d'esquisse sélectionnées, non à l'intégralité du plancher. - Répétez les étapes 1 à 4 pour tout bord de dalle requérant une console.
- Cliquez sur Modifier | Sols > l'onglet Modifier la limitele groupe de fonctions Mode
Terminer le mode de modification.
Remarque : Le décalage de console est appliqué selon la direction dans laquelle le bord de dalle a été créé. Cette caractéristique est applicable à l'esquisse de lignes, ainsi qu'à la création de planchers à l'aide des options Choisir des supports et Choisir des murs. Lorsque la console semble se trouver à l'intérieur du plancher, entrez en mode d'esquisse, sélectionnez le bord et spécifiez des valeurs de console négatives.

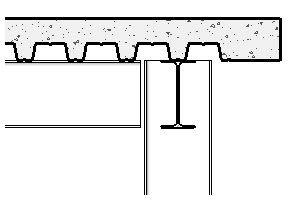

La vue en coupe suivante affiche un plancher en béton dotée d'un bac acier. Le bord en béton en porte-à-faux s'étend au-delà de la poutre de support.
