Au cours de l'exercice qui suit, vous allez ajouter une surface topographique et un terre-plein au site du bâtiment. Vous allez ajouter des points à des élévations différentes pour créer le terrain et créer un terre-plein basé sur les murs de fondation du bâtiment.
Objectifs
- Créer une surface topographique en définissant des points à différentes élévations.
- Créer un terre-plein à partir du tracé des murs de fondation.
- Utiliser une zone de coupe pour encadrer la vue 3D, y compris le terrain.
- Spécifier un matériau de type herbe pour le terrain dans une vue 3D réaliste.
Ajout d'un terrain
- Ouvrez le fichier d'exercice GSG_03_terrain_pad.rvt.
- Dans l'arborescence du projet, sous Plans d'étage, cliquez deux fois sur Site.
- Cliquez sur l'onglet Site
le groupe de fonctions Modéliser le site
(Surface topographique). Vous remarquerez que l'outil Placer Point dans le groupe de fonctions Outils est sélectionné par défaut.
- Dans la barre des options, spécifiez une valeur d'élévation de 10'.

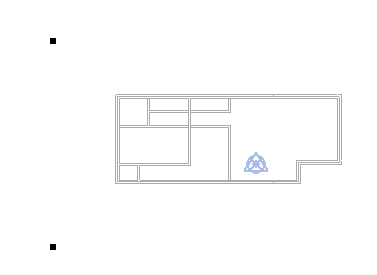

- Cliquez dans la zone de dessin pour ajouter deux points juste à gauche du bâtiment, un au-dessus et un au-dessous du bâtiment.

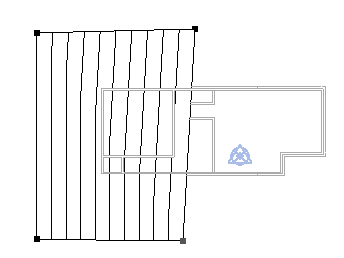

- Modifiez la valeur d'élévation en la définissant sur 0', puis ajoutez deux autres points vers le centre du bâtiment, un au-dessus et un au-dessous du bâtiment.

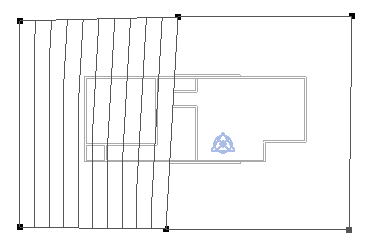

- Modifiez la valeur d'élévation en la définissant sur -1', puis ajoutez deux autres points à droite du bâtiment, un au-dessus et un au-dessous du bâtiment.
- Dans le groupe de fonctions Surface, cliquez sur
(Finir la surface). - Dans la barre d'outils d'accès rapide, cliquez sur
(Vue 3D par défaut).
Ajout d'un terre-plein
- Cliquez sur l'onglet Sitele groupe de fonctions Modéliser le site
(Terre-plein). - Cliquez sur l'onglet Modifier | Créer une limite pour le terre-pleinle groupe de fonctions Dessiner

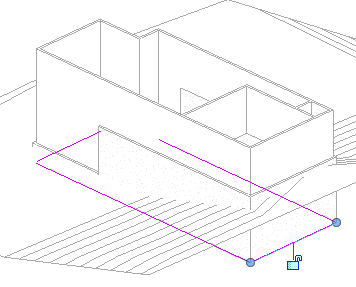

(Choisir des lignes). - Sélectionnez les radiers. Remarque : Utilisez l'outil ViewCube pour réorienter la vue de manière à pouvoir sélectionner tous les murs de fondation.
- Dans le groupe de fonctions Modifier, cliquez sur

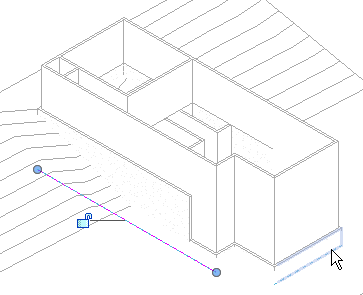

(Ajuster/Prolonger en angle) et sélectionnez les lignes pour fermer la limite du terre-plein. - Dans le groupe de fonctions Mode, cliquez sur (Terminer le mode de modification).

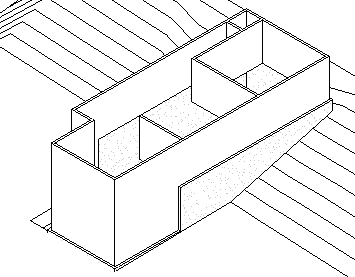

- Orientez la vue 3D de sorte à l'afficher à partir de l'angle supérieur/droit et cliquez à l'extérieur du bâtiment et du terrain pour sélectionner la vue 3D.
- Dans la palette Propriétés, sous Etendues, sélectionnez Zone de coupe.

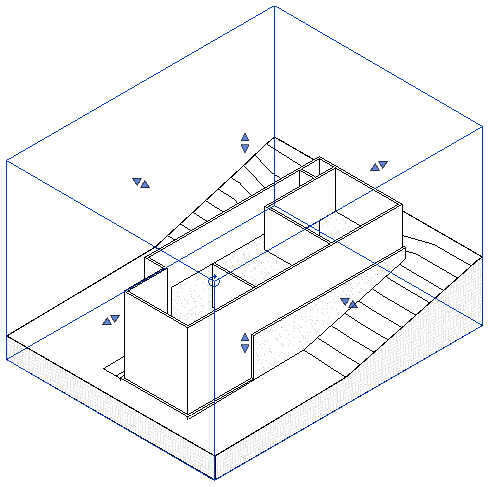

- Sélectionnez la zone de coupe dans la zone de dessin et faites glisser les commandes pour dimensionner la zone comme indiqué.
- La zone de coupe étant toujours sélectionnée, cliquez avec le bouton droit de la souris et choisissez Masquer dans la vueEléments pour masquer la zone de coupe.
- Sélectionnez le terrain et, dans la palette Propriétés, pour Matériau, cliquez sur le bouton Parcourir.
- Dans le navigateur de matériaux :
- Dans le champ de recherche, saisissez grass et appuyez sur la touche Entrée.
- Dans les résultats de la recherche, cliquez deux fois sur Grass pour l'ajouter au projet. Il s'affiche dans le volet supérieur du navigateur sous Matériaux dans le document.
- Dans le volet supérieur, cliquez sur Grass, puis sur OK pour attribuer l'herbe à l'élément sélectionné.

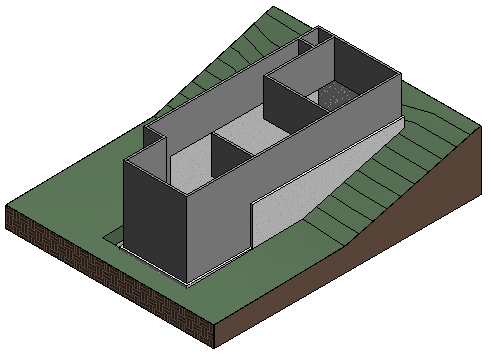

- Dans la barre de contrôle Vue, cliquez sur Style visuel: Ligne cachéeOmbré pour visualiser les matériaux.
