Après avoir placé un mur, vous pouvez remplacer ses contraintes supérieure et inférieure en attachant le haut ou le bas du mur à un autre élément dans le même plan vertical. L'élément peut être un sol, un toit, un plafond, un plan de référence ou un autre mur directement au-dessus ou en dessous. La hauteur du mur s'adapte alors de façon à respecter la limite représentée par l'élément attaché.

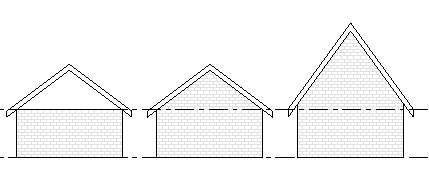

En attachant un mur à un autre élément, vous pouvez éviter d'avoir à modifier manuellement le profil du mur lorsque vous modifiez votre conception. Dans l'exemple suivant, l'image de gauche montre un toit placé sur des murs qui ont été dessinés avec la contrainte supérieure définie sur Niveau 2. L'image du milieu montre l'effet obtenu par l'attachement des murs au toit. L'image de droite montre comment le profil du mur change lorsque l'inclinaison du toit associé est modifiée.
Effet obtenu par l'attachement de murs à un toit
Les instructions suivantes s'appliquent :
- Vous pouvez attacher la partie supérieure des murs à des plans de référence non verticaux.
- Si la partie supérieure d'un mur est attachée à un plan de référence, le fait de l'attacher à un second plan de référence la détache du premier.
- Vous pouvez attacher des murs parallèles dans le même plan vertical ; c'est-à-dire directement au-dessus ou en dessous des autres.
Pour attacher des murs à d'autres éléments
- Dans la zone de dessin, sélectionnez un ou plusieurs murs que vous souhaitez attacher à d'autres éléments.
- Cliquez sur l'onglet Modifier | Murs
le groupe de fonctions Modifier le mur
Attacher haut/bas. - Dans la barre des options, pour l'option Attacher le mur, sélectionnez Haut ou Bas.
- Sélectionnez les éléments auxquels le mur doit s'attacher.
Pour détacher des murs d'autres éléments
- Dans la zone de dessin, sélectionnez les murs à détacher.
- Cliquez sur l'onglet Modifier | Mursle groupe de fonctions Modifier le mur
Détacher haut/bas. - Sélectionnez les éléments desquels vous souhaitez détacher les murs. Si vous souhaitez détacher les murs sélectionnés de tous les autres éléments à la fois (ou si vous n'êtes pas sûr des éléments attachés), vous pouvez également cliquer sur Tout détacher dans la barre des options.
