Ajout de profils en relief

  1. Ouvrez une vue 3D ou d'élévation contenant le mur auquel vous souhaitez ajouter le profil en relief.
  2. Sur le ruban, cliquez sur (Profil en relief).

      Localisation :

    • Onglet Architecturegroupe de fonctions Créationliste déroulante Mur (Profil en relief)
    • Onglet Structuregroupe de fonctions Structureliste déroulante Mur (Profil en relief)
  3. Dans le sélecteur de type, sélectionnez le type de profil en relief de votre choix.
  4. Cliquez sur l'onglet Modifier | Placer Profil en reliefle groupe de fonctions Positionnement, puis sélectionnez l'orientation du profil en relief : verticale ou horizontale.
  5. Placez le pointeur sur le mur pour mettre en surbrillance l'emplacement du profil en relief. Cliquez pour positionner le profil.
  6. Le cas échéant, ajoutez-le sur les murs adjacents.

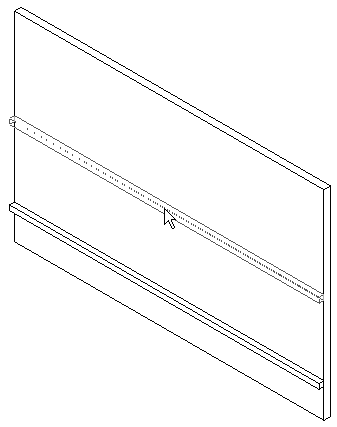

    Revit présélectionne l'emplacement du profil en relief sur chaque mur adjacent.

    Dans une vue 3D, vous pouvez ajouter un profil en relief à des murs extérieurs. Pour cela, utilisez l'outil ViewCube pour faire pivoter la vue. Pour plus d'informations, voir ViewCube.

  7. Pour commencer un profil en relief à un emplacement différent, cliquez sur l'onglet Modifier | Placer Profil en reliefle groupe de fonctions Positionnement Recommencer un profil en relief. Placez le pointeur à l'emplacement souhaité sur le mur et cliquez pour positionner le profil en relief.
  8. Pour terminer le placement des profils en relief, cliquez sur Modifier.
