Vous pouvez ajouter des contreventements dans une vue en plan ou dans une vue d'élévation de structure.
Pour ajouter un contreventement dans une vue d'élévation de structure
- Ouvrez une vue d'élévation de structure.
- Au besoin, chargez d'autres contreventements depuis le dossier Structure, situé dans le dossier Library du groupe de programmes Revit. Pour plus d'informations, voir Chargement des contreventements.
- Cliquez sur l'onglet Structure
le groupe de fonctions Structure
Contreventement. - Dans la palette Propriétés, sélectionnez le contreventement approprié dans la liste déroulante Sélecteur de type.
- Pour modifier les propriétés du contreventement avant de l'ajouter au modèle, cliquez sur la palette Propriétés.
- Dans la zone de dessin, mettez en surbrillance le point d'accrochage (un poteau porteur, par exemple) à partir duquel vous souhaitez commencer le contreventement. Cliquez ensuite pour placer le point de départ.
Accrochage pour commencer le contreventement

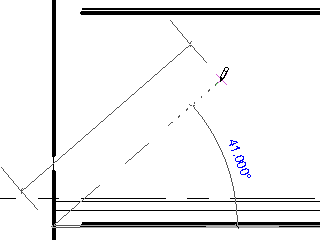

- Déplacez le pointeur en diagonale pour esquisser le contreventement et placez le curseur près d'un autre élément structurel afin de l'y accrocher. Placez le point d'arrivée en cliquant à l'emplacement approprié.
Exemples de contreventements dans une vue d'élévation de structure
Pour ajouter un contreventement à une vue en plan
- Ouvrez une vue en plan.
- Cliquez sur l'onglet Structurele groupe de fonctions Structure Contreventement.
- Dans la barre des options, spécifiez le niveau de départ et la distance de décalage, ainsi que le niveau de fin et la distance de décalage.
- Cliquez sur le point de départ et le point d'arrivée du contreventement dans le projet.
