Les plans de délimitation définissent les limites des vues d'élévation. Les extrémités des plans de délimitation s'accrochent aux murs. Vous pouvez redimensionner la zone d'affichage de l'élévation en redimensionnant les plans de délimitation.
- Dans une vue en plan, sélectionnez la pointe de flèche de l'étiquette de l'élévation.
Les plans de délimitation de l'élévation s'affichent dans la zone de dessin.

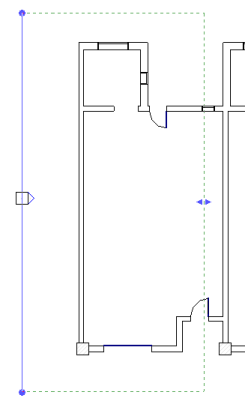

Exemple
Remarque : Si le plan de délimitation éloigné (pointillés verts) n'est pas visible, dans la palette Propriétés, sélectionnez une option pour le paramètre Délimitation éloignée. Pour plus d'informations, voir Coupe selon le plan de délimitation éloignée. - Faites glisser les points bleus ou les flèches pour redimensionner le plan de délimitation.
