L'outil Zone de plan de coupe vous permet de définir une zone dans une vue en plan associée à une plage de vue différente de la vue d'ensemble. Les zones de plans de coupe sont particulièrement utiles pour diviser des plans à niveaux multiples ou afficher des ouvertures au-dessus ou au-dessous du plan de coupe. Il s'agit d'esquisses fermées qui ne peuvent pas se chevaucher. Elles peuvent posséder des bords coïncidents.
Exemple

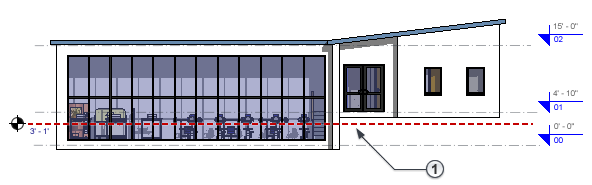

Plan de coupe
pour une zone de plan de coupe dans une élévation

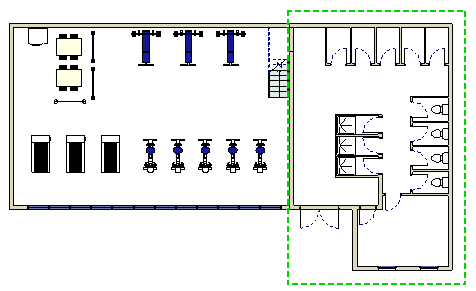

Zone de plan de coupe dans un plan d'étage
Les zones de plans de coupe sont spécifiques aux vues. Vous pouvez les copier et les coller dans une même vue ou dans des vues différentes. Lorsque vous copiez une zone de plan de coupe dans une vue différente, les paramètres Plage de la vue hérités de la vue précédente sont conservés.
Les zones de plans de coupe s'exportent et s'impriment lorsqu'elles sont visibles dans une vue.
