Concepts des termes de Revit

La plupart des termes servant à identifier des objets dans Revit appartiennent au jargon du secteur. Toutefois, certains termes ne s'appliquent qu'à Revit. Pour comprendre le fonctionnement du logiciel, il est indispensable de connaître la signification des termes ci-dessous.

Projet

Dans Revit, le projet constitue une base de données unique pour la conception et la modélisation des données architecturales. Le fichier du projet contient toutes les informations pour la conception du bâtiment, de la géométrie aux données de construction. Elles incluent les composants servant à créer le modèle, les vues du projet et les dessins de la conception. L'utilisation d'un seul fichier de projet dans Revit facilite la modification du modèle et assure la propagation des changements à tous les niveaux associés (vues en plan, vues d'élévation, vues en coupe, nomenclatures, etc.). L'utilisation d'un seul fichier simplifie également la gestion du projet.

Niveau

Les niveaux sont des plans horizontaux infinis servant de référence aux éléments qu'ils hébergent, par exemple des toits, des sols ou des plafonds. Vous utilisez principalement des niveaux pour définir une hauteur verticale ou un étage dans un bâtiment. Vous créez un niveau pour chaque étage identifié ou référence requise pour le bâtiment, par exemple, le premier étage, le haut d'un mur ou le bas d'une fondation. Pour placer des niveaux, vous devez vous trouver dans une vue en coupe ou d'élévation.

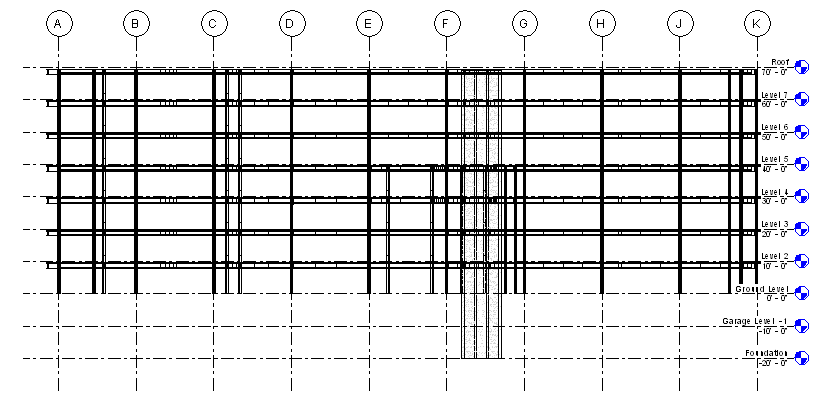

Niveaux dans Revit Architecture

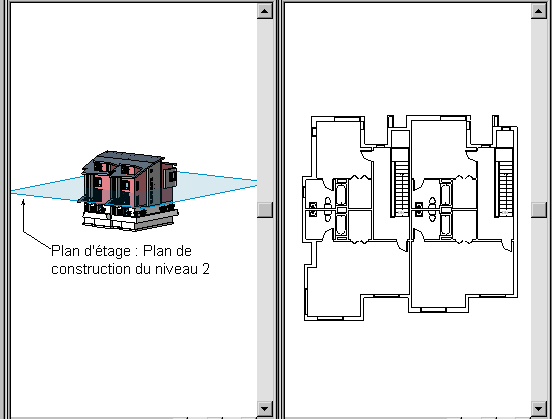

L'image suivante montre un plan de construction du niveau 2 qui coupe la vue 3D avec le plan d'étage correspondant qui s'affiche à côté.

Niveaux dans Revit Structure

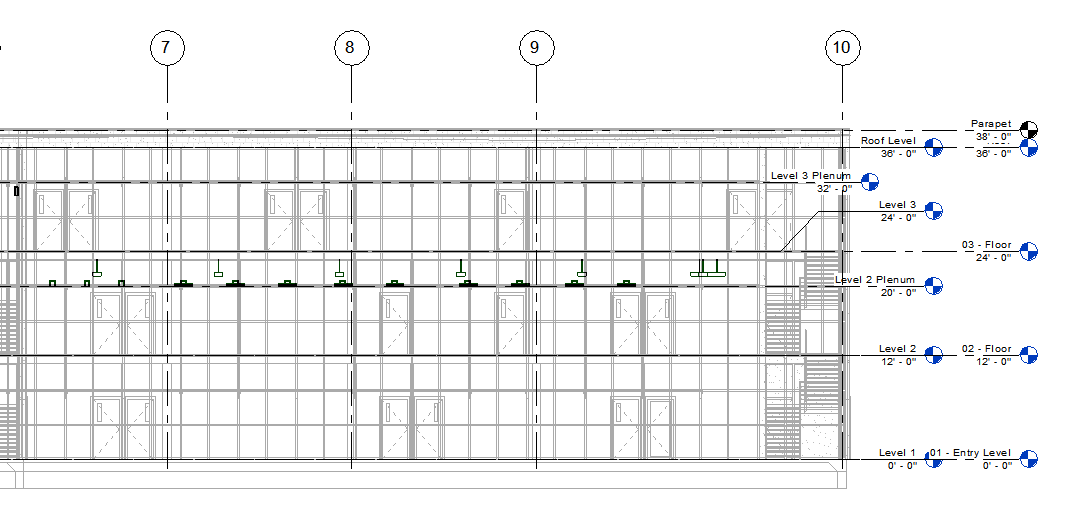

Niveaux dans Revit MEP

Elément

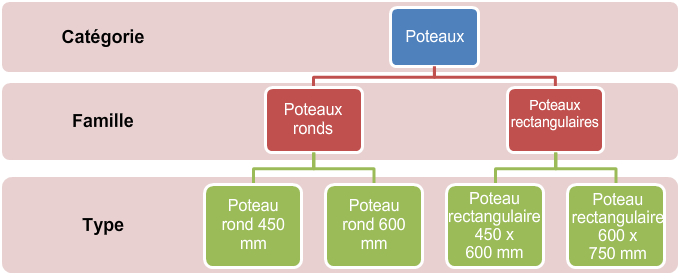

La création d'un projet implique l'ajout d'éléments de construction paramétriques à la conception. Dans Revit, les éléments sont classés en catégories, familles et types.

Catégorie

Une catégorie est un groupe d'éléments qui permet de modéliser ou de documenter une conception de bâtiment.

Exemples

• Catégories d'éléments de modèle : murs, poutres

Catégories d'éléments de modèle : murs, poutres

Catégories d'éléments de modèle : équipement de génie climatique, bouches d'aération
• Catégories d'éléments d'annotation : étiquettes, notes textuelles

Famille

Les familles sont des classes d'éléments d'une catégorie. Les éléments regroupés au sein d'une famille partagent certains paramètres communs (les propriétés). Ils s'utilisent de manière identique et sont représentés par les mêmes formes graphiques. Différents éléments d'une même famille peuvent avoir des valeurs différentes pour certaines propriétés ou pour toutes, mais l'ensemble des propriétés (leur nom et leur rôle) reste le même.

Exemples

• Les portes coloniales de six panneaux forment une famille, bien qu'elles varient en taille et en matériaux.

Les fermes forment une famille, bien que les supports d'âme composant cette famille varient en termes de taille et de matériau.

Les luminaires forment une famille, bien que les lustres composant cette famille varient en termes de taille et de matériau.

Revit utilise les types de familles suivants :

• Les familles chargeables peuvent être chargées dans un projet et créées à partir de gabarits de famille. Vous pouvez déterminer l'ensemble des propriétés, ainsi que la représentation graphique de ces familles.
• Vous ne pouvez ni charger ni créer les familles système en tant que fichiers séparés.
  • Revit prédéfinit l'ensemble des propriétés, ainsi que la représentation graphique de ces familles.
  • Les types prédéfinis permettent de créer d'autres types appartenant à la même famille dans le projet. Par exemple, le comportement d'un niveau est prédéfini par le système. Toutefois, vous pouvez créer d'autres types de niveaux avec des compositions différentes.
  • Les familles système peuvent être transférées d'un projet à l'autre.

  Exemples

  • Murs, cotes, plafonds, toits, sols et niveaux

  Dalles, cotes, toits et niveaux

  Gaines, canalisations et câbles
• Les familles in situ définissent des éléments personnalisés créés dans le cadre d'un projet. Créez un élément in situ lorsque votre projet requiert une géométrie unique que vous ne pensez pas réutiliser ou une géométrie qui doit comporter un ou plusieurs liens vers une géométrie d'un autre projet.

  Les éléments in situ étant conçus pour une utilisation limitée dans un projet, les familles in situ présentent uniquement un type. Dans les projets, il est possible de créer plusieurs familles in situ et de placer des copies d'un même élément in situ. Contrairement aux familles de composants standard et aux familles système, les types de familles in situ ne peuvent pas être dupliqués en vue de créer plusieurs types.

Type

Une famille peut posséder plusieurs types. Un type peut correspondre à une taille spécifique dans une famille, telle qu'un cartouche 30” X 42” ou A0. Un type peut également correspondre à un style, tel qu'un style de cote alignée ou angulaire par défaut.

Occurrence

Les occurrences correspondent à des éléments réels (individuels), insérés dans le projet et situés à un emplacement donné du bâtiment (occurrences de modèle) ou sur une feuille de dessin (occurrences d'annotation).
