Division d'une vue sur plusieurs feuilles

Les vues de grande taille peuvent parfois ne pas tenir sur une seule feuille. Si tel est le cas, vous devez créer plusieurs feuilles pour la vue, diviser la vue en plusieurs parties et afficher chaque partie sur une feuille distincte. Il arrive aussi qu'une vue soit trop haute ou trop large pour tenir sur une feuille alors que vous souhaitez afficher des parties de cette vue les unes à côté des autres sur la même feuille.

Pour résoudre ces problèmes, faites appel à des vues dépendantes, comme indiqué ci-dessous.

Pour diviser une vue sur plusieurs feuilles :

  1. Dans un projet, créez et préparez la vue à diviser.

    Ajoutez l'ensemble des annotations, détails, cotes et autres informations nécessaires. Voir Documentation et présentation du projet.

  2. Créez des vues dépendantes.

    Voir Création de vues dépendantes.

    • Dans chaque vue dépendante, sélectionnez la partie du modèle à afficher et les annotations à inclure à l'aide de zones cadrées. Lorsque des annotations et des éléments de modèle indésirables s'affichent dans la vue dépendante, cliquez dessus avec le bouton droit de la souris et choisissez Masquer dans la vueEléments.
    • Dans la vue principale, ajoutez des lignes de correspondance pour indiquer l'emplacement de la division de la vue.

      Voir Ajout de lignes de correspondance aux vues dépendantes.

  3. Créez les feuilles sur lesquelles insérer les vues dépendantes.

    Voir Ajout d'une feuille.

  4. Ajoutez les vues dépendantes aux feuilles correspondantes.

    Voir Ajout de vues à une feuille.

  5. Si vous le souhaitez, vous pouvez ajouter des références de vue à la vue principale.

    Les références de vue indiquent la feuille sur laquelle s'affiche chaque vue dépendante. Pour obtenir des instructions, voir Navigation entre la vue principale et les vues dépendantes.

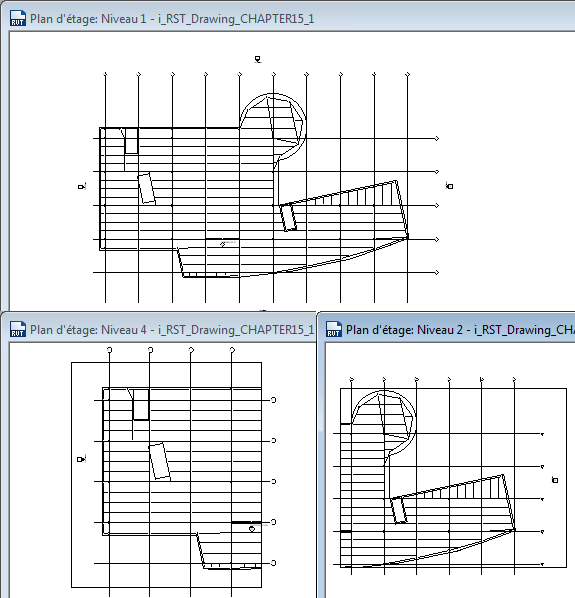

Exemple

Revit Structure

Exemple
