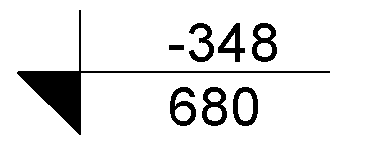

Les cotes de coordonnées indiquent les coordonnées Nord/Sud et Est/Ouest des points d'un projet.
Outre les coordonnées, vous pouvez afficher l'élévation du point sélectionné et le texte de l'indicateur.
Les coordonnées sont indiquées conformément au système de coordonnées partagé.
Les cotes de coordonnées peuvent être placées sur des sols, des murs, des surfaces topographiques ainsi que des lignes de séparation. Vous pouvez également placer des cotes de coordonnées sur des surfaces non horizontales et des arêtes non planes. Dans le cas d'un affichage conjoint de l'élévation du point sélectionné et des cotes de coordonnées, il est possible d'insérer la cote de coordonnées au même emplacement que la cote d'élévation.
Pour placer des cotes de coordonnées
- Cliquez sur l'onglet Annoter
le groupe de fonctions Cote
(Cote de coordonnées). - Dans le sélecteur de type, sélectionnez le type de cote de coordonnées que vous souhaitez placer.
- Dans la barre des options, activez ou désactivez Repère. Si Repère est sélectionné, vous pouvez sélectionner 2ème ligne pour ajouter une courbure au repère de cote d'élévation.

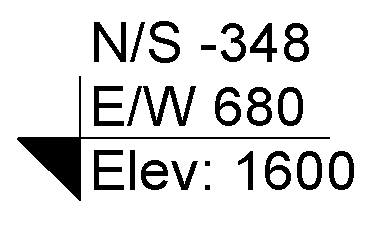

- Si vous souhaitez afficher l'élévation conjointement à la cote de coordonnées :
- Dans la palette Propriétés, cliquez sur
(Modifier le type). - Sous Texte, sélectionnez Inclure l'élévation.
- Dans la palette Propriétés, cliquez sur
- Sélectionnez le bord d'un élément ou un point sur une surface topographique.
Lorsque vous placez le pointeur sur un élément sur lequel il est possible de placer la cote de coordonnées, la valeur de cette dernière s'affiche dans la zone de dessin.
- Lorsque vous positionnez une cote de coordonnées :
- sans repère, cliquez pour la placer.
- avec repère, éloignez le pointeur de l'élément et cliquez pour placer la cote de coordonnées.
- avec repère et accotement, éloignez le pointeur de l'élément. Cliquez une fois pour placer l'accotement du repère. Déplacez de nouveau le pointeur et cliquez pour placer la cote de coordonnées.
- Pour finir, appuyez deux fois sur Echap.
Si vous sélectionnez une cote de coordonnées après l'avoir placée, vous pouvez la déplacer à l'aide des contrôles de glissement. Si vous supprimez un élément référencé ou désactivez sa visibilité, la cote de coordonnées est supprimée.
Pour modifier l'aspect de la cote d'élévation, sélectionnez-la et modifiez ses propriétés.
