Décalage discrétisé maximal : ce paramètre permet de limiter la distance entre la courbe lisse et le segment de ligne. Ainsi, dans l'exemple ci-dessous, la distance entre les lignes oranges et les lignes vertes ne dépasse pas la valeur attribuée à ce paramètre.
Courbe approximative : lorsque ce paramètre est sélectionné, Revit crée des segments en fonction des valeurs attribuées aux paramètres Décalage discrétisé maximal et Utiliser les points en dur.

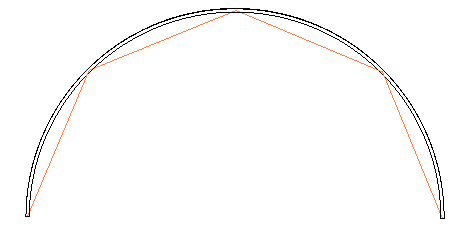

Modèle analytique d'une courbe incurvée avec le paramètre Courbe approximative sélectionné.
Utiliser les points en dur : les points en dur sont les emplacements auxquels la poutre incurvée est en contact avec d'autres éléments. Sélectionnez ce paramètre pour forcer le modèle analytique segmenté à présenter des points de jonction aux extrémités des éléments attachés à la poutre incurvée. Lorsque vous désactivez le paramètre de points en dur, les modèles analytiques des poutres attachées à la poutre incurvée segmentée peuvent se prolonger ou se rétrécir pour atteindre le modèle segmenté, ce qui risque de générer des résultats incorrects.

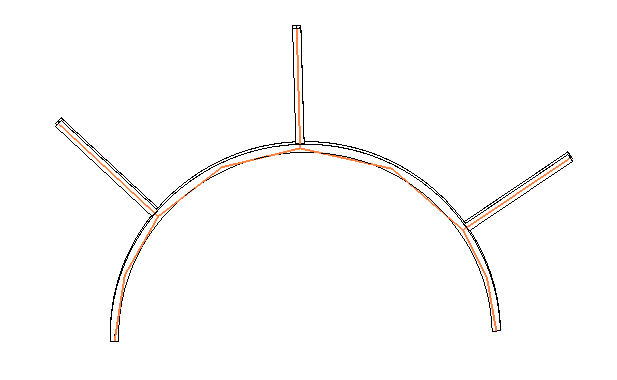

Modèle analytique d'une poutre incurvée utilisant des points en dur
