Vous pouvez afficher les résultats obtenus pour un cas de charge ou une combinaison de charge sélectionné(e) ou pour une enveloppe de cas de charge prédéfinie.
Types de résultats pour l'analyse statique
- Réactions
- Forces (FX, FY, FZ)
- Moments (Mx, My, Mz)
- Déplacements (UX, UY, UZ)
- Rotations (RX, RY, RZ)
- Résultats pour les barres (poutres, poteaux et contreventements)
- Forces : Fx, Fy, Fz
- Moments : Mx, My, Mz
- Déplacements (UX, UY, UZ)
- Contraintes : contraintes normales extrêmes, contraintes axiales (force uniquement), contraintes de pliage (moment uniquement)
- Résultats pour les panneaux (éléments surfaciques) comme les murs, planchers et radiers
- Forces : Nxx (efforts de membrane), Nyy (efforts de membrane), Qxx (efforts tranchants) et Qyy (efforts tranchants)
- Moments : Mxx et Myy
- Déplacements : (Ux, Uy, Uz)
- Contraintes : sxx (maximum absolu), sxy (maximum absolu), syy (maximum absolu), txx (cisaillement - couche moyenne) et tyy (cisaillement - couche moyenne)
- Déformation
Remarque : Pour les panneaux, vous ne pouvez afficher qu'un seul type de résultat à la fois.

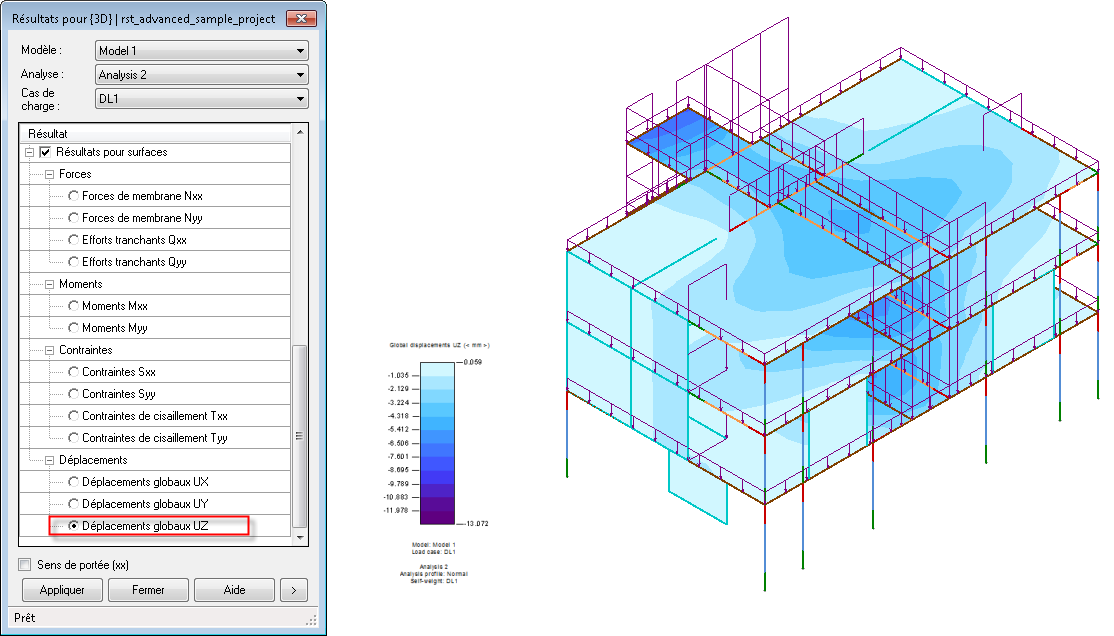

Exemple de déplacements globaux dans cette vue analytique 3D
