- Cliquez sur l'onglet Structure
le groupe de fonctions Fondationla liste déroulante Dalle
Fondation : radier. - Dans la palette Propriétés, cliquez sur Modifier le type.
- Dans la boîte de dialogue Propriétés du type, spécifiez le type du plancher, puis cliquez sur OK.
- Cliquez sur l'onglet Modifier | Créer un contour du solle groupe de fonctions DessinerLigne de contour, puis sur
(Choisir des murs) pour sélectionner les murs de votre modèle. - Pour que le décalage soit mesuré à partir du centre du mur, dans la barre des options, cliquez sur A partir des limites de la couche principale.
- Dans la barre des options, spécifiez un décalage pour les bords de dalles dans la zone de texte Décalage. Remarque : Au lieu de choisir des murs, vous pouvez esquisser un radier. Utilisez les outils d'esquisse dans l'onglet Modifier | Créer un contour du solle groupe de fonctions Dessiner pour créer la forme du contour du radier. L'esquisse doit former une boucle fermée ou une condition d'appui. Voir Esquisse.
- Cliquez sur l'onglet Modifier | Créer un contour du solle groupe de fonctions ModeTerminer le mode de modification.
- Cliquez sur la fondation et, dans la liste déroulante Famille, choisissez le type de famille de fondations à appliquer. Remarque : Les radiers sont ajoutés en dessous du niveau auquel ils sont tracés. Dès lors, si vous ajoutez un radier au niveau 1, il apparaît en dessous de ce niveau et n'est pas visible dans la vue en plan correspondante. Pour afficher les radiers dans une vue en plan, créez un niveau sous le niveau 1 (par exemple, vous pouvez créer un niveau intitulé Fondations). Si vous créez un niveau sous le niveau 1, les radiers s'affichent dans le niveau 1, sous la forme d'éléments sous-jacents (en demi-teinte).

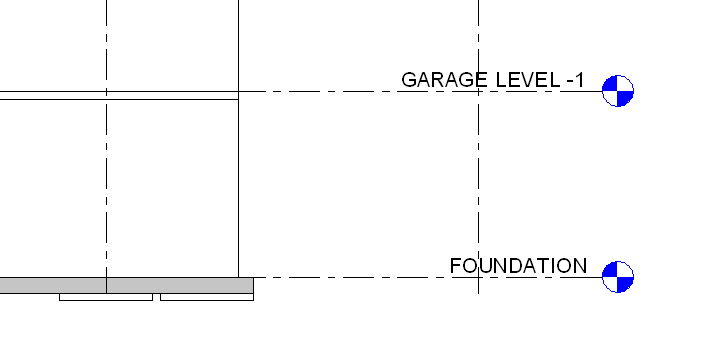

Radier sous niveau de fondation
