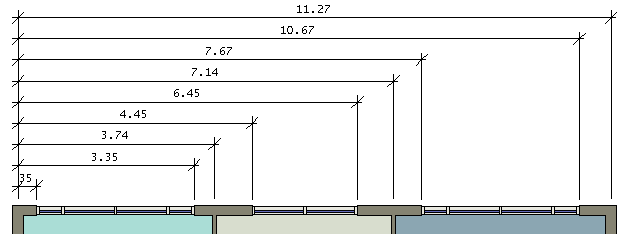

Les cotes de lignes de base correspondent à plusieurs cotes mesurées à partir d'une ligne de base identique.

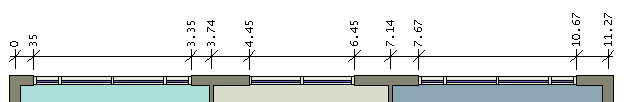

Les cotations ordonnées mesurent la distance perpendiculaire comprise entre un point d'origine, appelé référence, et un élément. En conservant des décalages précis entre les caractéristiques et la référence, elles évitent que des erreurs soient amplifiées.
Vous pouvez créer des cotes de lignes de base et des cotations ordonnées pour les styles de cotations linéaires. Les styles de cotations linéaires incluent les cotes alignées, les cotes horizontales et les cotes verticales. Pour créer une cote de ligne de base ou une cotation ordonnée pour ces styles de cotations linéaires, vous devez modifier le paramètre Type de chaîne de cote. Ce paramètre étant un paramètre de type, il est conseillé de créer un style de cotation ordonnée linéaire ou un style de cote de ligne de base de sorte que les modifications du paramètre n'aient aucune incidence sur les cotes continues du projet.
Les cotes de ligne de base et de cotation ordonnée s'exportent aux formats CAO.
