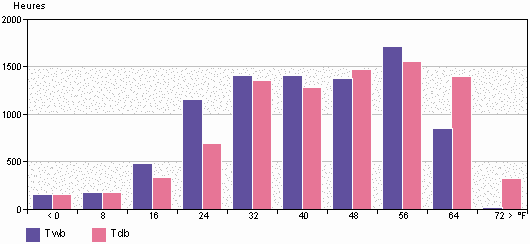

Lors de la consultation d'une session Autodesk® 360 Energy Analysis dans la boîte de dialogue Résultats et comparaison, ce graphique affiche le nombre d'heures (par an) pendant lesquelles les températures sèches et humides sont comprises dans une plage donnée. Cette plage est parfois appelée une tranche de températures.
Utilisez les températures sèches (Tdb) et humides (Twb) extérieures pour analyser si le projet peut opter pour diverses stratégies de refroidissement à faible consommation d'énergie, telles que la ventilation naturelle, les économiseurs ou les systèmes de refroidissement par évaporation.
Les économiseurs réduisent les coûts énergétiques du refroidissement. Si le thermostat préconise le refroidissement et que l'air extérieur est frais et sec, l'économiseur fait circuler l'air extérieur dans le bâtiment sans utiliser les compresseurs d'air conditionné.
Les systèmes de refroidissement par évaporation sont efficaces à condition que l'air extérieur soit assez sec. Toutefois, le potentiel du refroidissement par évaporation diminue au fur et à mesure que la température humide de l'air extérieur augmente.
La ventilation nocturne fonctionne bien dans les climats chauds et secs qui présentent de grands écarts de températures diurnes. Le bâtiment est ventilé la nuit et fermé le matin pour conserver l'air frais.
