Inclusion ou exclusion d'ouvertures dans la surface analytique

La présence d'ouvertures dans une surface du modèle analytique peut considérablement compliquer l'analyse. Toutefois, vous pouvez simplifier le modèle analytique en spécifiant quelles ouvertures sont à inclure.

Inclusion/exclusion d'ouvertures dans la surface des éléments analytiques

  1. Cliquez sur l'onglet Analyserle groupe de fonctions Outils du modèle analytique Réglage analytique.

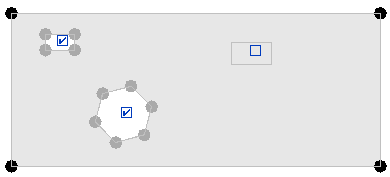

  2. Modifiez le groupe de fonctions Modèle analytique Ouvertures afin d'afficher les cases à cocher pour chaque ouverture.
  3. Décochez la case pour exclure l'ouverture du modèle analytique. La trémie est remplie avec la couleur de la surface.

    Les ouvertures dont les cases à cocher sont sélectionnées sont incluses dans la surface analytique.

  4. Appuyez sur la touche Echap ou cliquez sur Modifier pour quitter l'outil.
  5. Cliquez sur (Terminer le mode de modification) pour enregistrer les modifications.
