Sélection d'une nouvelle forme d'armature
- Sélectionnez l'armature à modifier.
- Dans la liste déroulante Type de forme d'armature de la barre des options, sélectionnez une nouvelle forme.
- Facultatif. Pour sélectionner un élément dans le navigateur de formes d'armature, cliquez sur
dans la barre des options. L'armature conserve ses contraintes à son hôte. Toutefois, les modifications importantes de forme peuvent étendre l'armature au-delà de la référence d'enrobage de l'hôte.
L'armature conserve ses contraintes à son hôte. Toutefois, les modifications importantes de forme peuvent étendre l'armature au-delà de la référence d'enrobage de l'hôte.
Sélection d'un nouveau type de barre de l'armature
- Sélectionnez l'armature à modifier.
- Dans le sélecteur de type situé dans la partie supérieure de la palette Propriétés, sélectionnez le type d'armature de votre choix.
La taille de l'armature peut altérer sa forme, allant même jusqu'à entraîner une erreur si le rayon de courbure (de congé) de la barre est trop important par rapport à la configuration actuelle.
Modification d'une esquisse d'armature
- Sélectionnez l'armature à modifier.
- Cliquez sur l'onglet Modifier | Armature à béton
le groupe de fonctions Mode
Modifier l'esquisse. L'armature sélectionnée se trouve en mode d'esquisse.
- A l'aide des outils de l'onglet Modifier <Elément>, ajustez l'esquisse d'armature.
- Cliquez sur l'onglet Modifier Armature à béton > Modifier l'esquisse d'armaturele groupe de fonctions Mode
Terminer le mode de modification.
Poignées de la forme
La géométrie flexible de l'armature est contrôlée par plusieurs poignées :
- Vous pouvez contrôler la forme de la barre avec :
- une poignée à chaque extrémité de la barre (cercles bleus)
- une poignée à chaque arête (triangles bleus)

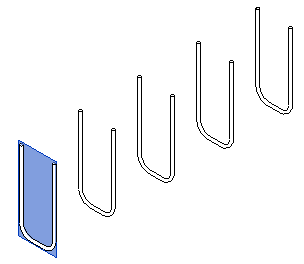

- Vous pouvez contrôler l'emplacement du plan sur lequel l'armature repose avec une poignée supplémentaire.
- Vous pouvez contrôler la longueur d'un jeu d'armature avec une autre poignée.
 |
 |
 |
|
Quand ils sont déplacés, les segments s'accrochent et s'attachent à l'enrobage hôte.
Comportements d'accrochage des formes d'armature
En raison de la nature des références d'enrobage et des méthodes de placement des armatures, une armature ne s'accroche pas à son environnement Revit relatif, comme des points ou des lignes d'accrochage. Toute modification apportée à une armature, telle que son redimensionnement, n'est reflétée que dans la référence d'enrobage de l'hôte dans lequel elle est placée.

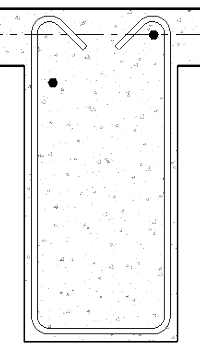

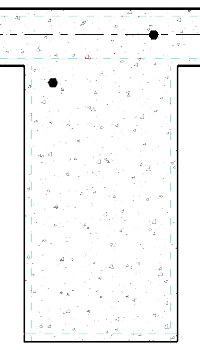

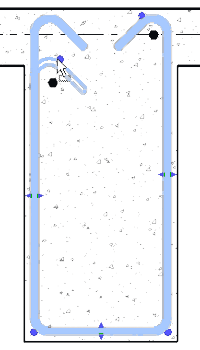

| Vue en coupe d'un hôte en béton affichant la référence d'enrobage | Positionnement par défaut d'une armature dans la référence d'enrobage | Position d'accrochage à la référence d'enrobage à l'aide des contrôles de formes d'armature |
|---|---|---|
 |
 |
 |
Pour modifier l'armature par rapport à son environnement Revit et remplacer le comportement d'accrochage de la référence d'enrobage, vous pouvez sélectionner individuellement les éléments de l'armature afin d'effectuer les réglages souhaités.
Placez le pointeur sur l'élément souhaité de l'armature et appuyez sur la touche TAB. Vous pouvez à présent modifier l'élément avec un comportement d'accrochage classique.

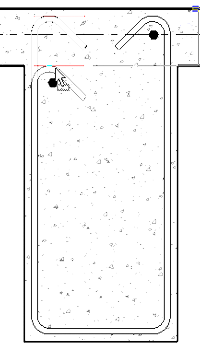

| Position d'accrochage à un bord d'élément joint à l'aide de la sélection d'un segment de ligne d'armature |
|---|
 |
Tolérance d'accrochage
Pour accrocher une poignée d'armature à un enrobage ou à une poignée d'armature de cadre, la poignée doit se trouver initialement non loin (tolérance) de l'enrobage de référence ou du plan de poignée.
Pour les contraintes d'enrobage d'armature, la tolérance est égale à 1/2 * diamètre de la barre.
Pour les contraintes d'autres armatures (cadre), la tolérance est égale à 1/2 * (diamètre de la barre + - diamètre de la barre de cadre).
