Jonctions de géométrie en béton

Les éléments en béton s'attachent automatiquement les uns aux autres sans que vous ayez besoin d'intervenir. Dans le projet, ils sont représentés sous forme de volume unique dans toutes les vues, comme prévu. Lorsqu'ils sont attachés, les éléments peuvent être modifiés et déplacés séparément dans leurs limites et plages normales.

Remarque : Si vous utilisez l'outil Détacher la géométrie (voir Détachement de la géométrie), la jonction automatique des éléments est désactivée. Utilisez l'outil Attacher la géométrie (voir Attachement de la géométrie) pour réactiver la jonction automatique de géométries en béton.

Exemples de jonctions d'éléments en béton
Vue 3D d'une jonction de deux poutres et d'un poteau		Coupe d'une jonction entre un poteau et une poutre

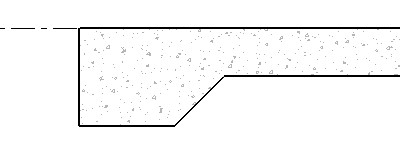

Coupe d'une jonction entre un plancher et un bord de dalle

Les poutres en béton doivent posséder les propriétés suivantes pour pouvoir être incluses dans ces jonctions, sinon elles présentent des comportements hérités et doivent être jointes manuellement.

• Coupes rectangulaires avec des rotations de coupe de 0, 90, 180 et 270 degrés.
• Coupes en forme de trapèze, de L et de T avec des rotations de coupe de 0 degré.

Ci-dessous, d'autres restrictions liées aux jonctions.

• Les poignées de la forme ne sont pas disponibles pour les nouveaux éléments participants.
• Les modifications du paramètre de type ne s'appliquent pas automatiquement à la géométrie de joints en béton.

Dans une jonction, les éléments en béton renforcés partagent également leurs références d'enrobage. Voir Enrobage d'armature.
