Vous pouvez spécifier que les lignes et les composants voisins d'un mur se déplacent d'une distance correspondante lorsque le mur est déplacé. Pour cela, utilisez l'option Se déplace avec les éléments voisins.
- Sélectionnez un ou plusieurs composants.
- Dans la palette Propriétés, sélectionnez Se déplace avec les éléments voisins.
- Déplacez les composants sélectionnés à l'emplacement souhaité.

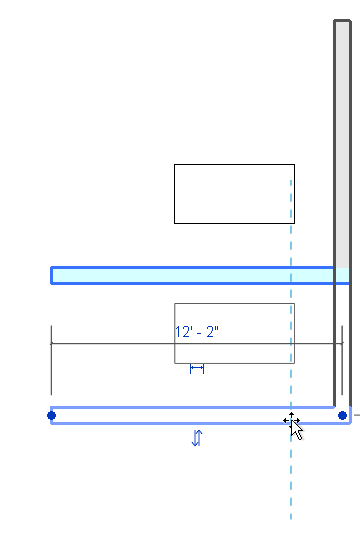

Les lignes d'attache indiquent les cotes des murs et autres points. Le cas échéant, vous pouvez modifier une cote en cliquant dessus.
Maintenant, lorsque vous déplacez le mur auquel le composant est attaché, ce dernier se déplace également sans que la distance avec le mur soit modifiée.
Les restrictions suivantes s'appliquent à l'option Se déplace avec les éléments voisins :
- Cette option n'a d'incidence que sur les lignes droites parallèles à un mur. Elle n'est disponible ni pour les lignes de détail ni pour les éléments basés sur l'esquisse ni pour les familles.
- Le rayon d'une ligne en arc conserve un décalage constant par rapport au mur en arc, même si le rayon du mur change. Par exemple, si vous modifiez le rayon d'un mur de 40 à 30 mètres, le rayon d'une ligne en arc de 20 mètres passe automatiquement à 10 mètres, pour conserver le décalage de 20 mètres.
- Si vous copiez une ligne ou un composant paramétré pour se déplacer avec les éléments voisins, la copie se déplace également avec l'élément.
- Si vous déplacez la ligne ou le composant vers un autre élément, la ligne ou le composant se déplace alors avec ce nouvel élément. Imaginons, par exemple, qu'une ligne droite se déplace avec un mur. Lorsque vous rapprochez la ligne d'un autre mur droit auquel elle est parallèle, elle se déplace désormais avec celui-ci. Toutefois, si vous rapprochez un mur de la ligne ou du composant, ils ne se déplacent pas avec celui-ci. Ils conservent leur déplacement avec le premier mur.
Utilisation de l'option Se déplace avec les éléments voisins
