Contrairement aux points porteurs et hébergés, les points libres sont des points de référence qui sont insérés sur un plan de construction. Les points libres affichent des contrôles 3D qui, une fois sélectionnés, peuvent être déplacés n'importe où dans l'espace de travail 3D et conservent leur référence au plan sur lequel ils ont été placés.
Pour insérer des points sur un plan de construction
- Ouvrez une vue 3D si vous dessinez dans l'axe Z. Sinon, ouvrez une vue de plan d'étage.
- Si vous travaillez dans une vue 3D, sélectionnez un plan de construction dans la zone de dessin de l'environnement de conception.
- Cliquez sur l'onglet Créer
le groupe de fonctions Dessiner
(Elément de point). - Cliquez sur Modifier | Lignesle groupe de fonctions Dessiner
(Dessiner sur le plan de construction). - Si vous ne l'avez pas déjà fait à l'étape 2, sélectionnez un plan de construction dans la liste des plans de placement dans la barre des options.

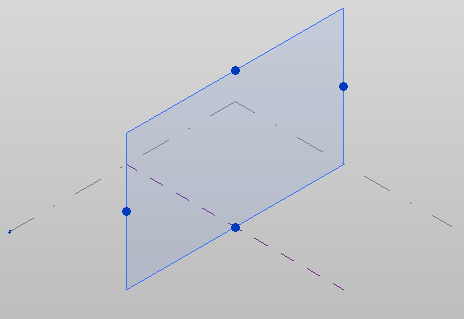

- Placez des points le long du plan de construction.
- Lorsque vous avez fini de placer des points, cliquez sur Modifier | Lignesle groupe de fonctions Sélectionner
Modifier.
Les points libres peuvent être repositionnés le cas échéant.
