Esquisse d'une ellipse complète

1. Sélectionnez un outil permettant de tracer une ellipse.

   Par exemple, cliquez sur l'onglet Annoterle groupe de fonctions Détail (Ligne de détail).

2. Cliquez sur l'onglet Modifierle groupe de fonctions Dessiner (Ellipse) ou (Choisir des lignes).
   Remarque : L'option Choisir des lignes permet de sélectionner le bord ou la face d'une autre ellipse.
3. Si vous avez sélectionné Choisir des lignes, dans la barre des options, vous pouvez spécifier une valeur de décalage.
   Remarque : Pour une ellipse, l'option Décalage est uniquement disponible lorsque vous sélectionnez Choisir des lignes.

   Lorsque vous créez une ellipse complète avec un décalage, vous obtenez une spline.

   Par exemple, si vous créez un élément de volume en tant qu'ellipse complète avec un décalage, puis que vous tentez de créer un mur sur la face de l'élément de volume, l'ellipse n'est pas considérée comme contiguë, comme indiqué dans la figure suivante.

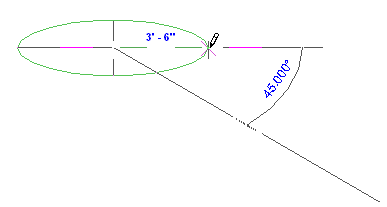

4. Cliquez sur la zone de dessin pour définir le centre de l'ellipse.

   L'accrochage est activé pour l'ellipse et un aperçu de celle-ci s'affiche.

5. Eloignez le pointeur du centre, dans une direction quelconque.

   Une cote de repérage modifiable affiche le rayon de l'axe principal.


6. Cliquez lorsque le rayon souhaité s'affiche ou entrez une valeur, puis appuyez sur la touche ENTREE.
7. De nouveau, éloignez le pointeur du centre, dans une direction quelconque.

   Une cote de repérage modifiable affiche le rayon de l'axe secondaire.

8. Cliquez lorsque le rayon souhaité s'affiche ou entrez une valeur, puis appuyez sur la touche ENTREE.
