Un lien analytique est automatiquement créé entre les poutres analytiques et les poteaux analytiques sur la base des règles définies ci-après. Ces liens peuvent être totalement rigides ou émis dans des directions globales. Ces éléments analytiques fournissent la rigidité du modèle analytique sans ajouter un véritable objet physique.
Lien analytique
Le lien analytique constitue une propriété d'occurrence pour les poteaux et les poutres sous les propriétés du modèle analytique. Pour les poutres, vous pouvez sélectionner Actif, Inactif ou Du poteau.

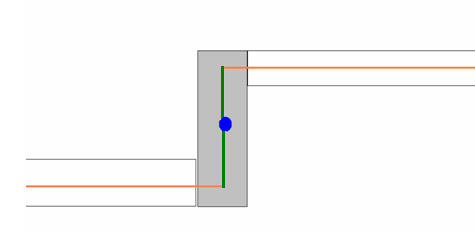

Les poteaux qui se chevauchent, mais ne se rejoignent pas nécessairement au modèle physique d'une poutre peuvent avoir des liens analytiques avec la poutre.
Dans ce cas, le poteau est un candidat potentiel de liaisons analytiques, comme indiqué dans l'illustration suivante.

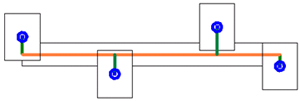

Les poutres qui s'étendent sur plusieurs poteaux peuvent contenir des liens analytiques de la même façon. Tous les poteaux de l'illustration suivante, qu'ils soient joints ou non, peuvent comporter des liens analytiques avec la poutre.
Le tableau suivant montre le comportement du lien analytique en fonction des paramètres des poteaux et de la poutre.
| Paramètres de lien analytique | |||||
|---|---|---|---|---|---|
| Poutre | Poteau 1 | Poteau 2 | Poteau 3 | Poteau 4 | |
 |

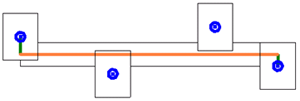

Du poteau | Oui | Non | Non | Oui |
 |

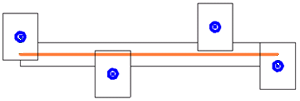

Du poteau | Oui | Oui | Non | Oui |
 |

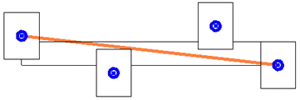

Du poteau | Oui | Oui | Oui | Oui |
 |
Oui | Oui | Non | Oui | Oui |
 |

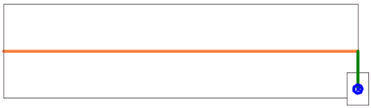

Non | Oui | Non | Oui | Oui |
Réinitialisation des liens analytiques
Vous pouvez supprimer les liens analytiques à l'aide du mode de modification analytique. Pour restaurer les liens analytiques supprimés
- Sélectionnez la poutre analytique à laquelle le lien analytique sera réinitialisé.
- Cliquez sur l'onglet Modifier | Poutres analytiques
le groupe de fonctions Modèle analytique
Réinitialiser les liens.
