Le paramètre Type d'élément fournit une sous-classification supplémentaire dans une catégorie de famille, et détermine le comportement des éléments dans la famille. Le type d'élément a deux fonctions :
- Permettre uniquement de remplacer un élément donné par un élément similaire dans un projet de construction. Généralement, le sélecteur de type vous permet de remplacer une famille d'une catégorie par une autre famille de la même catégorie. Toutefois, ce n'est pas toujours approprié. Par exemple, dans le cas d'un raccord, il n'est pas possible de remplacer une croix par une transition. C'est pourquoi un niveau de filtrage est intégré dans le sélecteur de type de Revit.
- Pour déterminer la famille de type d'élément. La base de données de raccords de gaine ASHRAE version 5.00.00 est intégrée à Revit. Elle permet de calculer les déperditions de raccord en fonction d'une table de déperdition. Pour trouver avec précision le bon raccord dans la base de données, le type d'élément doit être défini.
Si une catégorie de famille présente un paramètre de type d'élément, les valeurs de type d'élément disponibles dépendent de la catégorie de famille. Le tableau suivant indique les types d'éléments qui s'appliquent aux différentes catégories de famille :
| Catégores de famille | Types d'éléments |
|---|---|
| Bouches d'aération | Croix, Croix de réduction, Amortisseur, Equipement monté sur gaine, Coude, Coude de réduction, Entrée, Sortie, Equipement, Ventilateur et interaction système, Hotte, Jonction, Obstruction, Té, Té de réduction, Transition, Non défini, Vanne |
| Accessoires de gaine | |
| Raccords de gaine | |
| Equipement de génie climatique | |
| Accessoires de canalisation | |
| Raccords de canalisation | |
| Appareils sanitaires | |
| Appareils de communication | Normal, tableau de raccordement, transformateur, tableau de contrôle, panneau de données, boîte de raccordement |
| Dispositifs de données | |
| Equipement électrique | |
| Installations électriques | |
| Dispositifs d'alarme incendie | |
| Dispositifs d'éclairage | |
| Luminaires | |
| Equipement d'appel infirmière | |
| Dispositifs de sécurité | |
| Appareils téléphoniques | |
| Raccord de chemin de câbles | Coude de goulotte, Coude vertical de goulotte, Croix de goulotte, Té de goulotte, Transition de goulotte, Union de goulotte, Décalage de goulotte, Goulotte à orifices multiples, Coude d'échelle, Coude vertical d'échelle, Croix d'échelle, Té d'échelle, Transition d'échelle, Union d'échelle, Décalage d'échelle, Echelle à orifices multiples |
| Raccords de conduit | Coude, Chapeau, Union, A orifices multiples, Té, Croix, Coude de la boîte de raccordement |
- Amortisseur : utilisé pour contrôler le volume du débit.
- Equipement monté sur gaine : détecteurs de fumée, générateurs de vapeur
- Coude : raccord courbé ou coudé
- Entrée : point auquel le fluide entre dans le système : volet d'air, grillages, grilles
- Sortie : point auquel le fluide quitte le système
- Equipement : équipement générique
- Interaction ventilateur et système : AHU, ventilateurs montés
- Hotte : hottes de cuisine, de laboratoire ou autre hotte d'évacuation
- Jonction : intersection de 3 segments ou plus (té, croix, étoile)
- Obstruction : tout ce qui peut provoquer une perte de charge, comme un filtre monté en ligne
- Transition : changement de forme ou de taille
- Non défini : fonctionnalité non spécifique
- Vanne : vannes et accessoires similaires
- Panneau de données : panneaux utilisés pour connecter des appareils avec des connecteurs des types de système suivants : données, téléphone, sécurité, alarme anti-incendie, appel infirmière, contrôles et communication.
- Normal : réceptacles, composants d'alarme incendie, luminaires et autres dispositifs similaires.
- Tableau de raccordement : utilisé pour brancher des appareils ou des équipements avec des connecteurs ayant un type de système Alimentation, et pour générer des nomenclatures de types de circuits en dérivation.
- Interrupteur : système de contrôle tel qu'un interrupteur, dans lequel le câblage traversant n'est généralement pas dessiné. Comme indiqué dans l'image, le câblage généré se raccorde automatiquement à l'interrupteur.

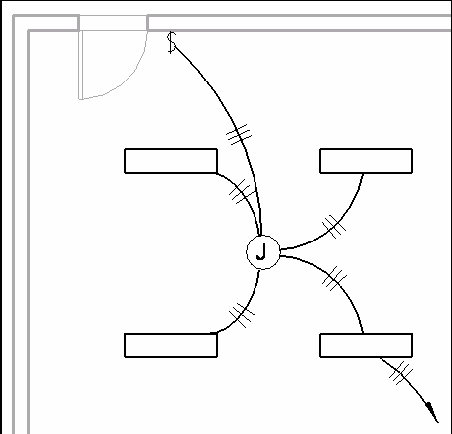

- Boîte de raccordement : dispositif de gestion des câbles, dans lequel le câblage traversant est généralement dessiné. Comme indiqué dans l'image, le câblage généré se raccorde automatiquement à la boîte de raccordement.
- Panneau de contrôle: utilisé pour brancher des appareils ou des équipements avec des connecteurs ayant un type de système Alimentation, et pour générer des nomenclatures de types de circuits en dérivation.
- Transformateur : utilisé pour interconnecter des tableaux de raccordement et/ou des panneaux de contrôle de tensions différentes.
