Comportement des éléments dans un logiciel de modélisation paramétrique

Dans les projets, Revit utilise trois types d'éléments :

• Les éléments de modèle représentent la géométrie 3D réelle du bâtiment. Ils s'affichent dans les vues adéquates du modèle.

  Exemples :

  • Murs, fenêtres, portes et toits

  Murs porteurs, dalles, rampes d'accès et toits

  Eviers, chaudières, gaines, sprinklers et panneaux électriques

• Les éléments de référence permettent de définir le contexte du projet. Ils comprennent par exemple les niveaux et les plans de référence.
• Les éléments spécifiques à une vue s'affichent uniquement dans la vue dans laquelle ils ont été placés. Ils facilitent la description ou la documentation du modèle. Ils comprennent par exemple les cotes.

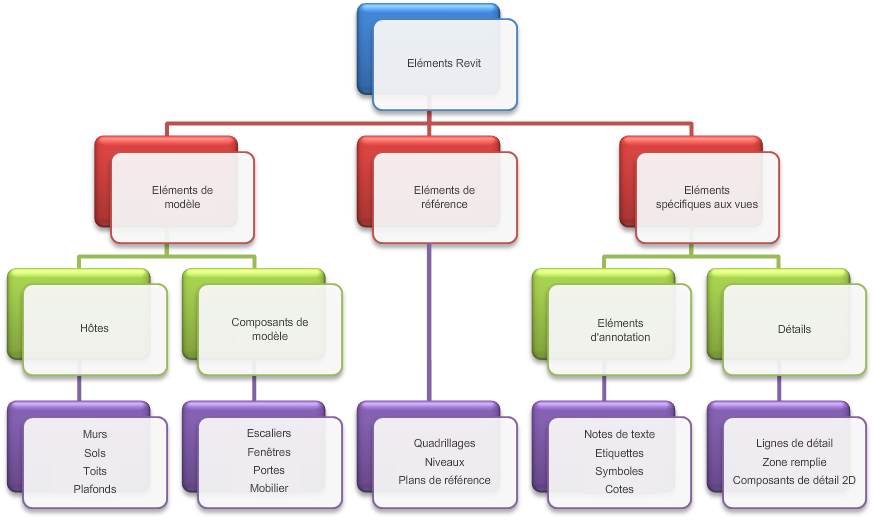

Eléments pour Revit Architecture

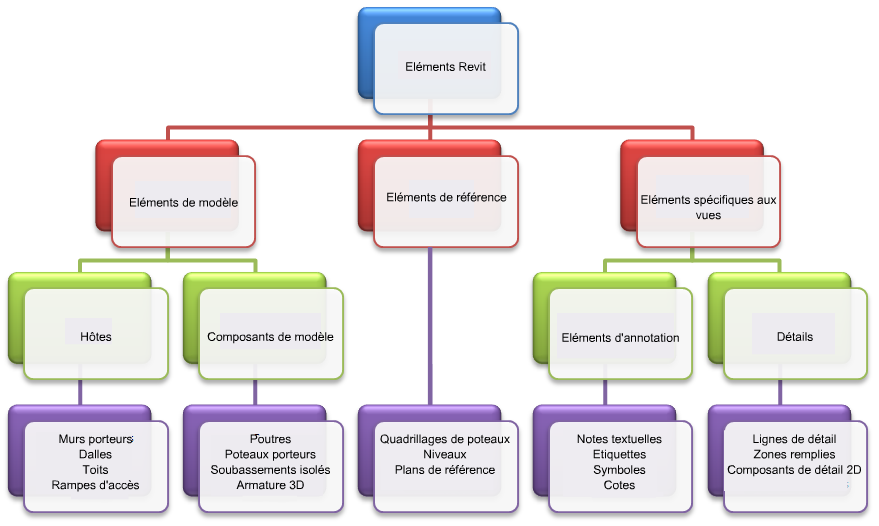

Eléments pour Revit Structure

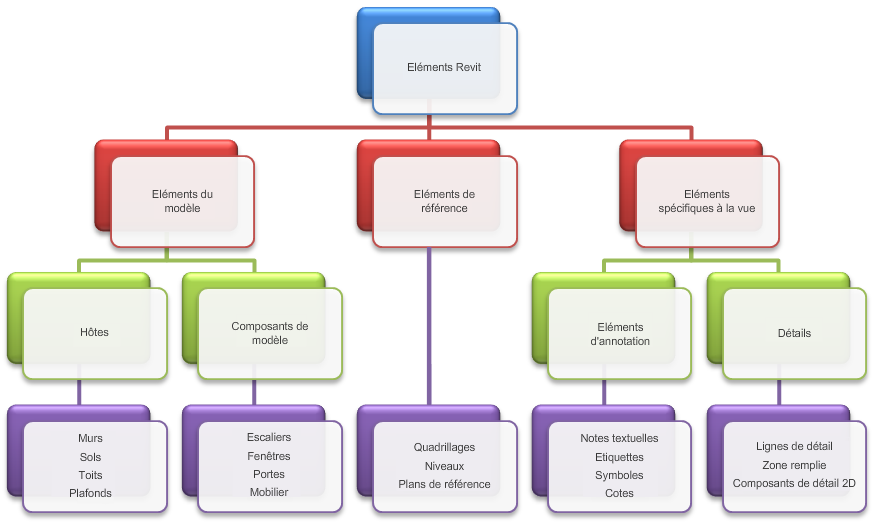

Eléments pour Revit MEP

Il existe deux types d'éléments de modèle :

Les hôtes (ou éléments hôtes) sont généralement créés in situ, sur le site de construction.

Exemples :

• Murs et plafonds

Toits et murs porteurs

Murs et plafonds

Les composants de modèle correspondent à tous les autres types d'éléments présents dans le modèle de bâtiment.

Exemples :

• Fenêtres, portes et placards

Poutres, poteaux porteurs et armatures 3D

Eviers, chaudières, gaines, sprinklers et panneaux électriques

Il existe deux types d'éléments spécifiques à une vue :

• Les éléments d'annotation sont des composants 2D qui documentent le modèle et assurent la conservation de l'échelle sur le papier. Par exemple, les cotes, les étiquettes et les notes d'identification constituent des éléments d'annotation.
• Les détails sont des éléments 2D qui fournissent des informations détaillées sur le modèle de bâtiment dans une vue particulière. Par exemple, les lignes de détail, les zones remplies et les composants 2D constituent des détails.

Cette méthode offre une grande flexibilité aux concepteurs. Les éléments Revit sont conçus pour être créés et modifiés directement par l'utilisateur. Aucune programmation n'est nécessaire. Si vous savez dessiner, vous pouvez définir de nouveaux éléments paramétriques dans Revit.

Dans Revit, le comportement des éléments est principalement déterminé par leur contexte dans le bâtiment. Le contexte est défini par la façon dont vous tracez le composant et par les relations de contrainte établies avec d'autres composants. Vous n'avez généralement aucune opération particulière à réaliser pour établir ces relations ; elles découlent de vos propres actions et dessins. Vous pouvez également les gérer explicitement en verrouillant une cote ou en alignant deux murs, par exemple.
