Dans l'environnement conceptuel, une révolution est créée à partir d'une ligne et d'une forme 2D dessinées sur le même plan de construction. La ligne définit l'axe autour duquel la forme effectue une révolution pour créer une forme 3D.
Remarque : Si vous créez une famille de composants à l'aide d'un gabarit autre qu'un gabarit de volume ou de composant adaptatif, reportez-vous à la rubrique Création d'une révolution.
Remarque : A l'étape 2, vous pouvez créer une surface par révolution à l'aide des lignes qui ne constituent pas une boucle fermée.

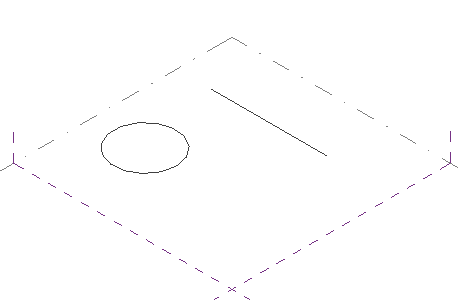

- Dessinez une ligne sur un plan de construction.

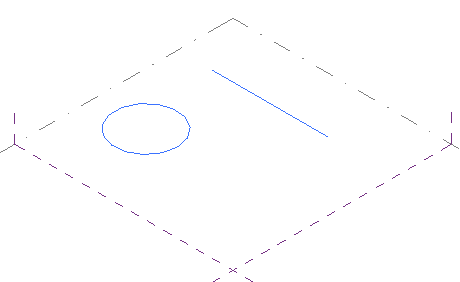

- Dessinez un profil fermé sur le même plan de construction à côté de la ligne.
- Sélectionnez la ligne et le profil fermé.
- Cliquez sur l'onglet Modifier | Lignes
le groupe de fonctions Forme

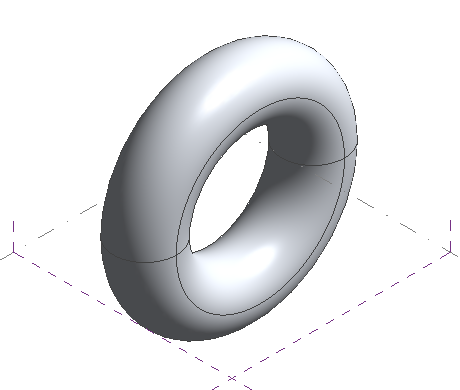

Créer une forme. Voir Accès à l'outil Créer une forme.

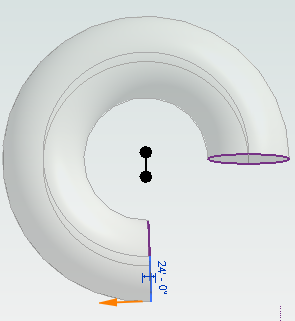

Pour ouvrir une révolution
- Sélectionnez le bord extérieur du profil de révolution. Conseil : Le mode Rayons X permet d'identifier plus facilement le bord.
- Faites glisser la flèche de contrôle orange vers un nouvel emplacement.
Rubrique connexe
