Création d'une lucarne avec des flèches d'inclinaison

1. Esquissez un tracé de toit avec des lignes d'inclinaison.
2. En mode d'esquisse, cliquez sur l'onglet Modifier | Créer un tracé du toitle groupe de fonctions Modifier (Scinder l'élément).
3. Scindez l'une des lignes en 2 points, en créant ainsi un segment au milieu de la ligne (le segment de la lucarne), puis cliquez sur Modifier.

4. Si le segment de la lucarne définit une inclinaison (), sélectionnez la ligne et dans la palette Propriétés, désactivez l'option Définit l'inclinaison du toit.
5. Cliquez sur l'onglet Modifier | Créer un tracé du toitle groupe de fonctions Modifier (Flèche d'inclinaison), puis esquissez une flèche d'inclinaison depuis une extrémité du segment de lucarne jusqu'à son milieu.

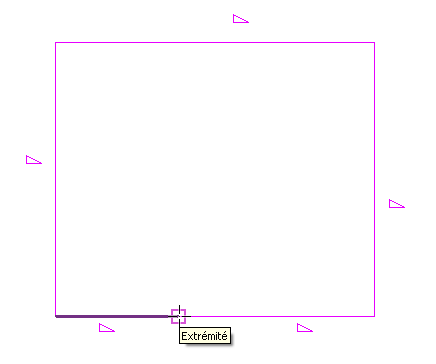

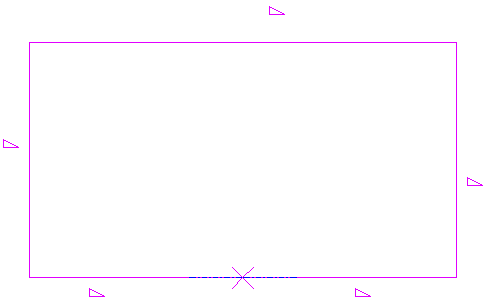

   Pointeur correctement positionné pour la flèche d'inclinaison

6. Cliquez à nouveau sur Flèche d'inclinaison, puis esquissez une deuxième flèche d'inclinaison depuis l'autre extrémité du segment de lucarne jusqu'à son milieu.

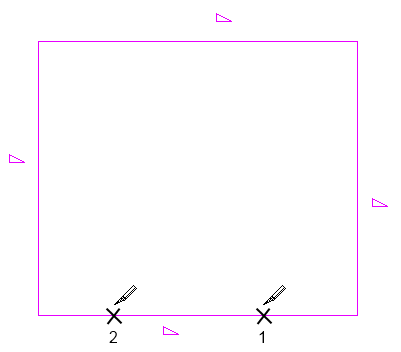

   Flèches d'inclinaison correctement esquissées

7. Cliquez sur (Terminer le mode de modification) et ouvrez une vue 3D pour observer les résultats.

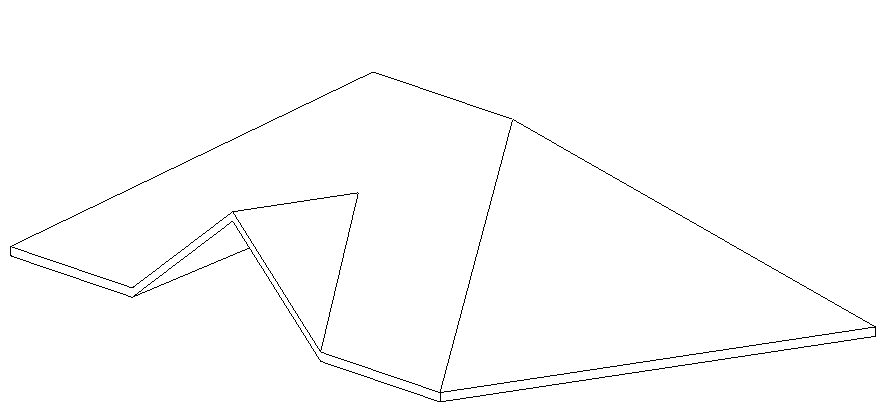

   Toit en croupe avec lucarne
