Vous pouvez imbriquer un composant de détail dans une famille de profils associés (profils en relief, bords de toiture, gouttières et bords de dalle) et utiliser les contrôles de visibilité pour spécifier quand le composant de détail s'affiche dans un projet. Lorsque l'extrusion par chemin est créée dans le projet, le composant de détail s'affiche selon les paramètres de visibilité que vous avez indiqués dans le fichier de la famille de profils associés. Vous pouvez afficher plusieurs composants de détail à un niveau de visibilité donné pour un profil associé spécifique à une vue.

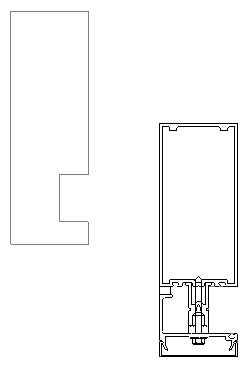

Exemple de meneau-rideau avec composant de détail imbriqué
Voir également Imbrication et partage des familles de composants.
Pour charger un composant de détail
Pour ajouter un composant de détail au profil associé
Pour définir la visibilité du composant de détail
- Ouvrez ou créez une famille de profils associés.
- Cliquez sur l'onglet Créer
le groupe de fonctions Détail
(Composant de détail). - Cliquez sur Oui afin de charger une famille de composants de détail.
- Dans la boîte de dialogue Charger la famille, sélectionnez une famille de composants de détail et cliquez sur Ouvrir.
- Cliquez dans la zone de dessin pour ajouter le composant de détail dans la famille de profils associés.
- Si nécessaire, utilisez des alignements ou des cotes pour contraindre l'emplacement du composant de détail.
- Sélectionnez le composant de détail imbriqué.
- Cliquez sur l'onglet Modifier | Eléments de détaille groupe de fonctions Visibilité
(Paramètres de visibilité). - Dans la boîte de dialogue Paramètres de visibilité des éléments de la famille, spécifiez le niveau de détail (Elevé, Moyen ou Faible) et cliquez sur OK.
Après son chargement dans un projet, le détail de profil associé s'affiche une fois coupé, au niveau de détail indiqué.
