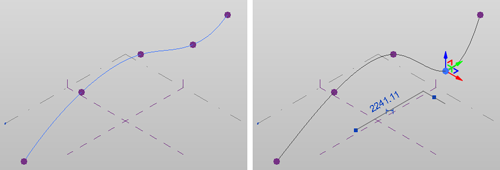

Les points porteurs sont des points de référence qui contrôlent la géométrie d'une spline dépendante. Ces points sont généralement créés automatiquement lorsque les points libres sont utilisés pour générer une ligne, une courbe ou une spline.
Une fois sélectionnés, les points porteurs affichent des contrôles 3D.
Les points porteurs sont créés à partir de points hébergés placés. Voir Insertion des points hébergés le long d'une spline.
Pour placer un point porteur le long d'une spline
- Ouvrez une vue 3D si vous dessinez dans l'axe Z. Sinon, ouvrez une vue de plan d'étage.
- Cliquez sur l'onglet Créer
le groupe de fonctions Dessiner
Elément de point. - Placez le point hébergé le long d'une spline.
- Cliquez sur Modifier | Lignesle groupe de fonctions Sélectionner
Modifier. - Sélectionnez le nouveau point hébergé.
- Dans la barre des options, cliquez sur Définir un point.
Le point est maintenant de type porteur et peut servir à modifier la géométrie de la spline si nécessaire.
