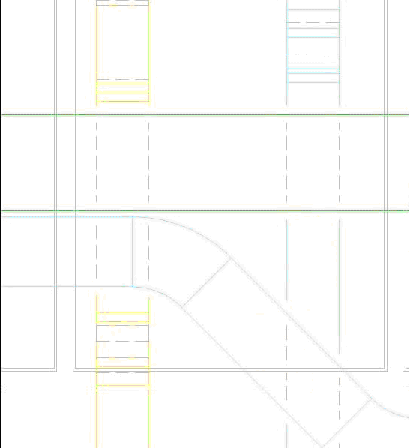

Lorsque l'option Ligne cachée est sélectionnée, vous pouvez définir la façon dont les gaines et les canalisations qui se croisent (dans des plans distincts) sont présentées dans votre projet. Dans les dessins à deux lignes, les segments de gaines et canalisations qui se croisent s'affichent de manière à ce que les lignes représentant le segment dans le plan le plus éloigné soient présentées dans un autre style pour indiquer qu'elles sont masquées et non connectées au segment du premier plan, comme affiché. Les paramètres Ligne cachée sont uniquement appliqués lorsque l'option Ligne cachée est sélectionnée en tant que style visuel.
- Cliquez sur l'onglet Systèmes
le groupe de fonctions Génie climatique
Paramètres de génie climatique. - Dans le panneau de gauche de la boîte de dialogue Paramètres de génie climatique, cliquez sur Ligne cachée.
- Dans le groupe de fonctions de droite, définissez les paramètres suivants pour le style de ligne et la largeur de l'espacement :
- Dessiner des lignes cachées MEP : lorsque cette option est sélectionnée, la canalisation est dessinée avec le style de ligne et les espacements spécifiés pour les lignes cachées.
- Style de ligne : cliquez sur la colonne Valeur et sélectionnez un style de ligne dans la liste déroulante qui détermine l'affichage des lignes d'un segment caché au point d'intersection des segments.
- Espacement interne : spécifie l'espacement des lignes qui apparaissent à l'intérieur d'un segment d'intersection. Si l'option Lignes fines est sélectionnée, l'espacement n'est pas affiché.
- Espacement externe : spécifie l'espacement des lignes qui apparaissent à l'extérieur des segments d'intersection. Si l'option Lignes fines est sélectionnée, l'espacement n'est pas affiché.
- Ligne unique : spécifie l'espacement des lignes cachées uniques à l'endroit où des segments se croisent.
